Rohde & Schwarz ZPV Vektorvoltmeter
Innenleben

(Bilder zum Vergrößern anklicken)

Aufbau – Einzelne Leiterplatten stecken in Abschirmboxen auf einem Motherboard. Zwei Extender-Karten sind auf eigenen Steckplätzen standardmäßig dabei.

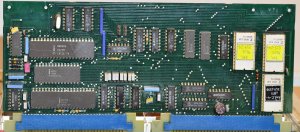

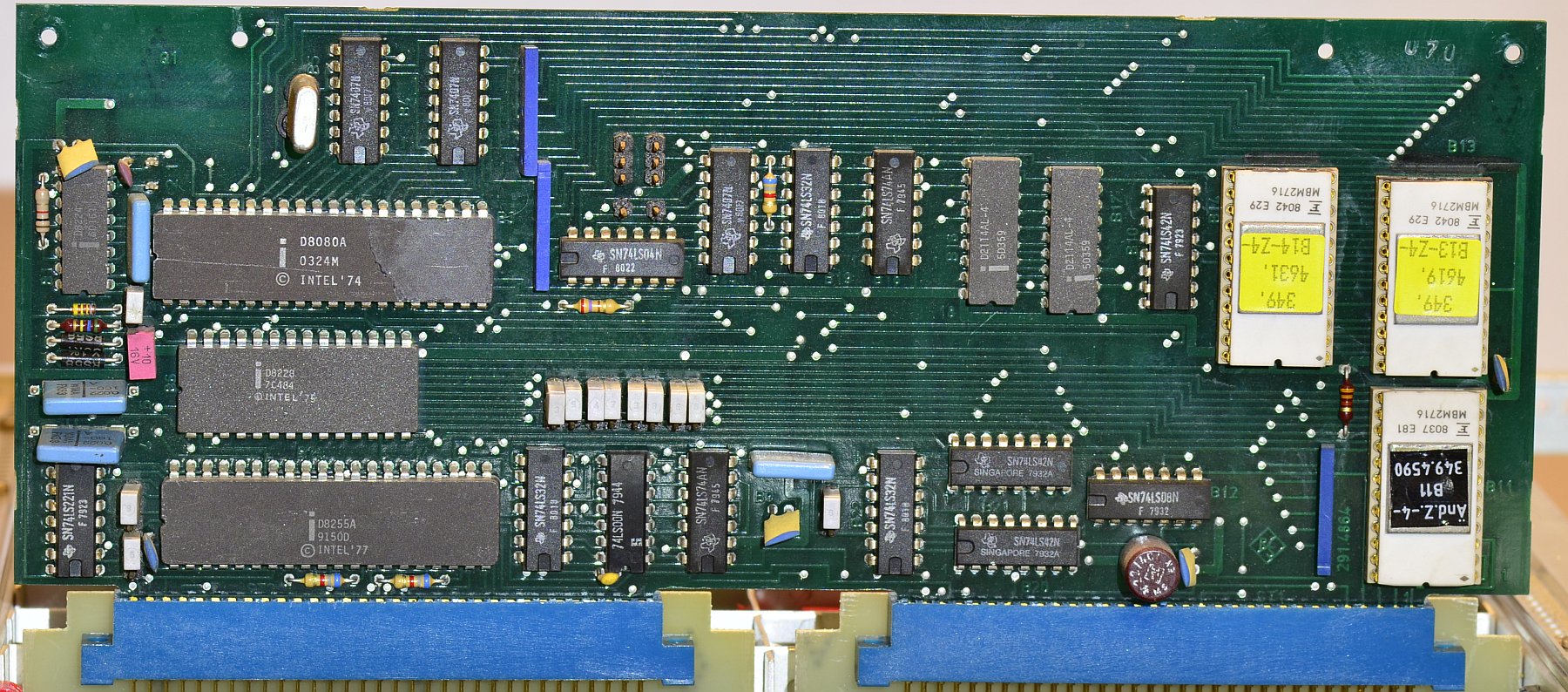

CPU-Board, klassischer Intel 8080 Aufbau. 1 KByte RAM (2 × 2114), 6 KByte EPROM (3 × 2716)

(Die Fotos zeigen die Karten in Serviceposition auf dem Extender.)

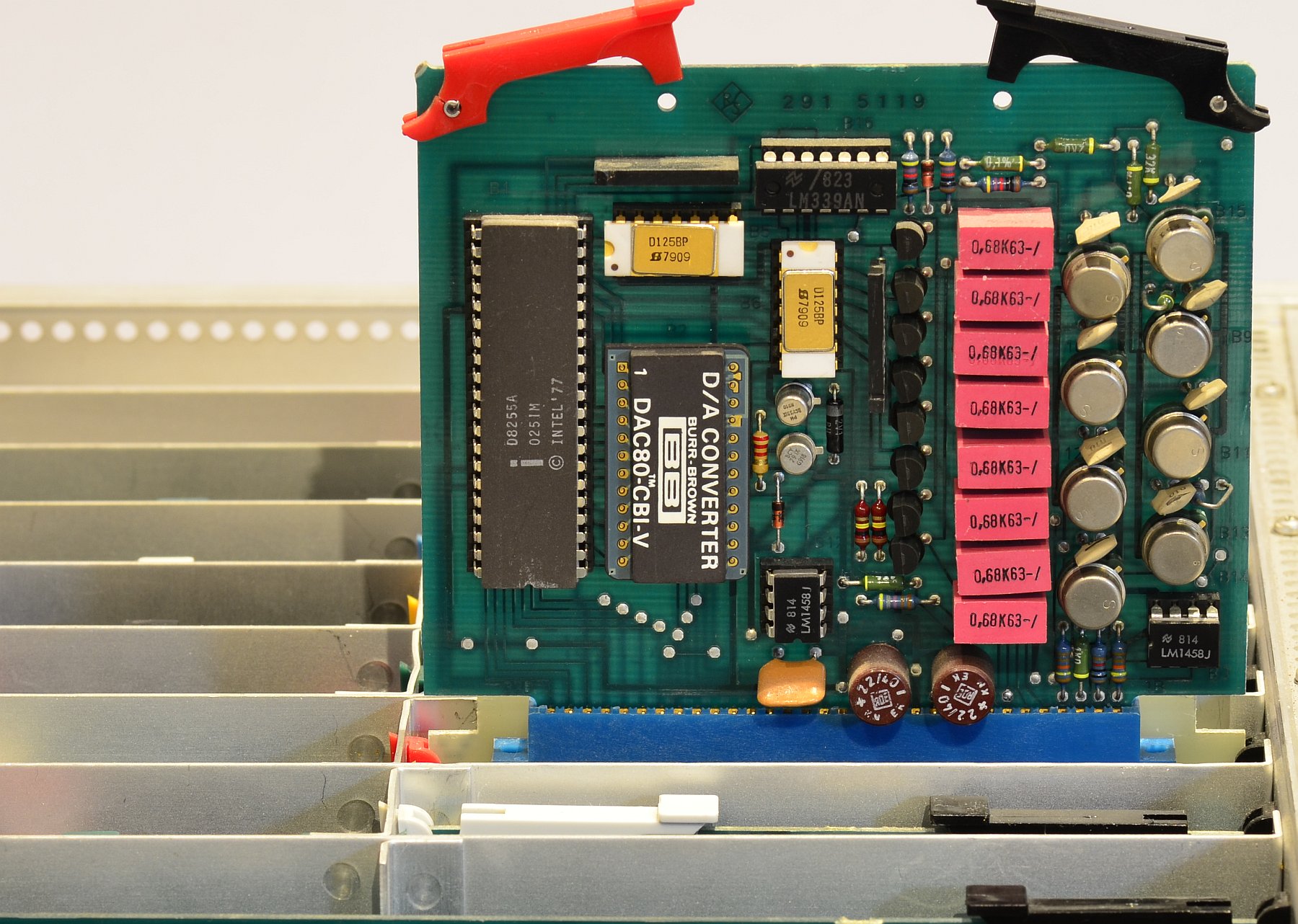

Der zentrale D/A Wandler mit Demultiplexer und Sample/Hold. Mit dem LM339 oben im Bild wird ein A/D-Wandler per Software realisiert.

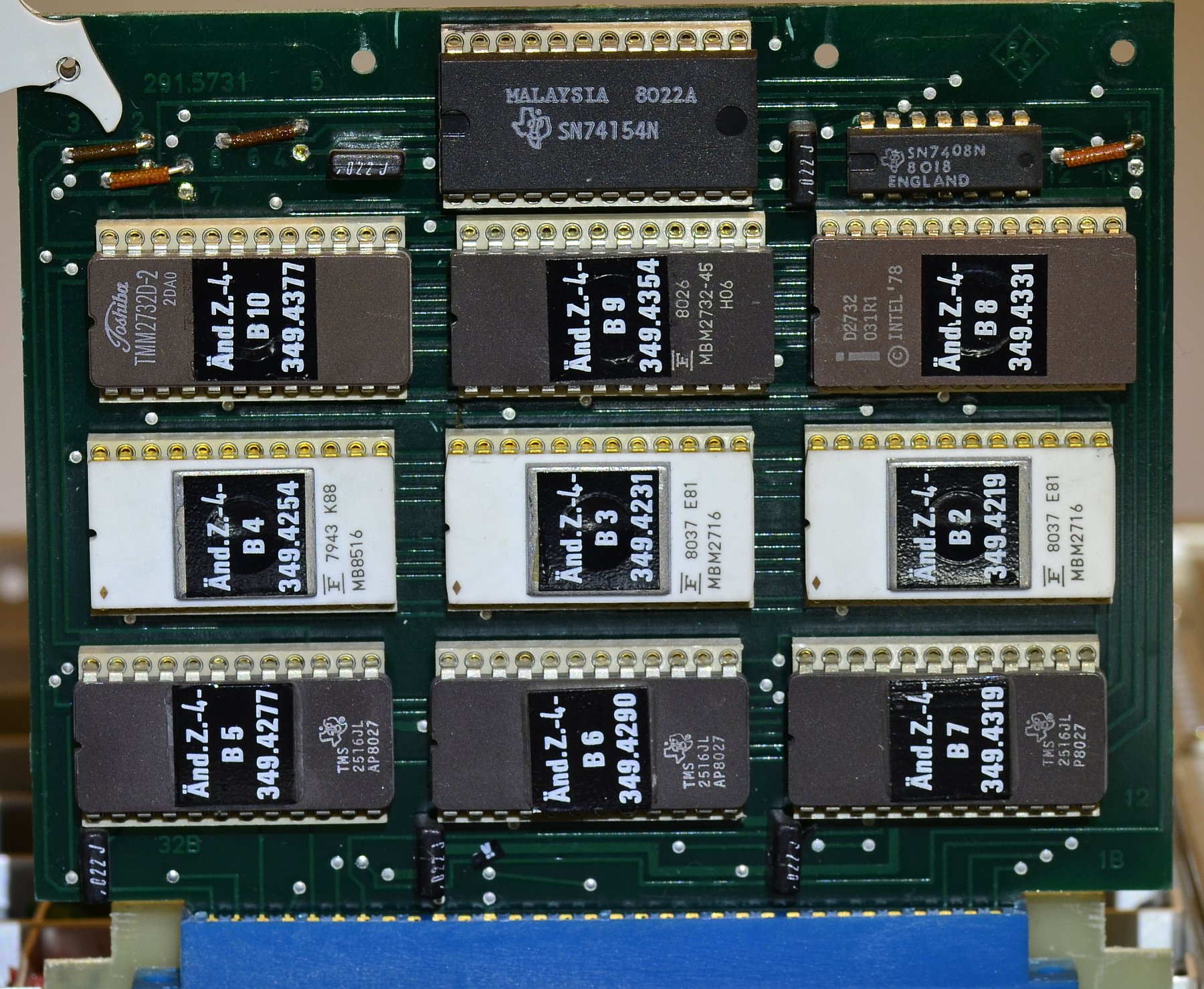

EPROM-Speichererweiterungskarte.
Die Funktionen S-Parameter-Messung und Impedanzmessung waren Software-Optionen. Hier sind schon ein paar 2732er (4 KByte EPROM) drauf.

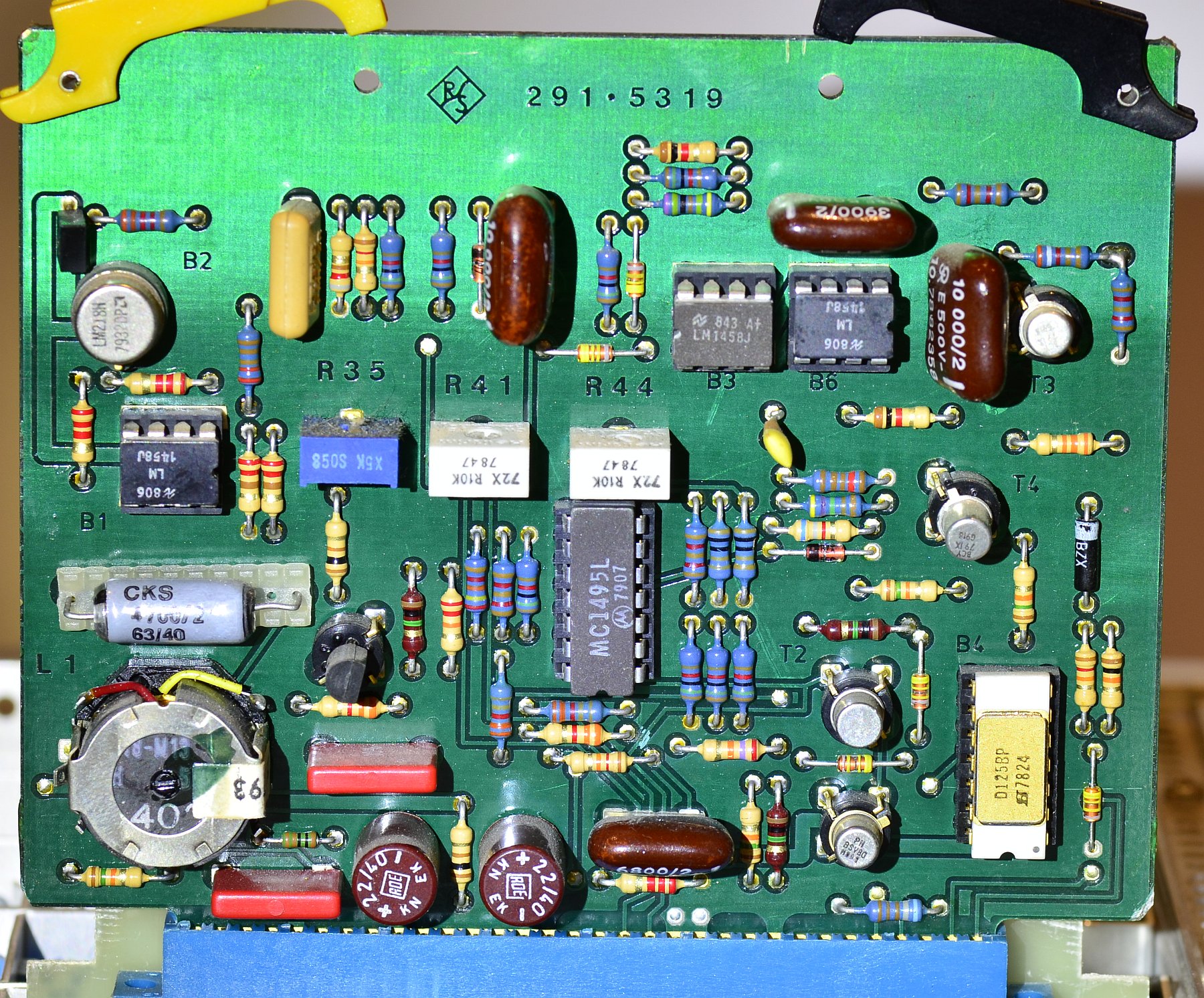

«Selektion Kanal A»
Die meisten Transistoren im ZPV stecken in Sockeln!

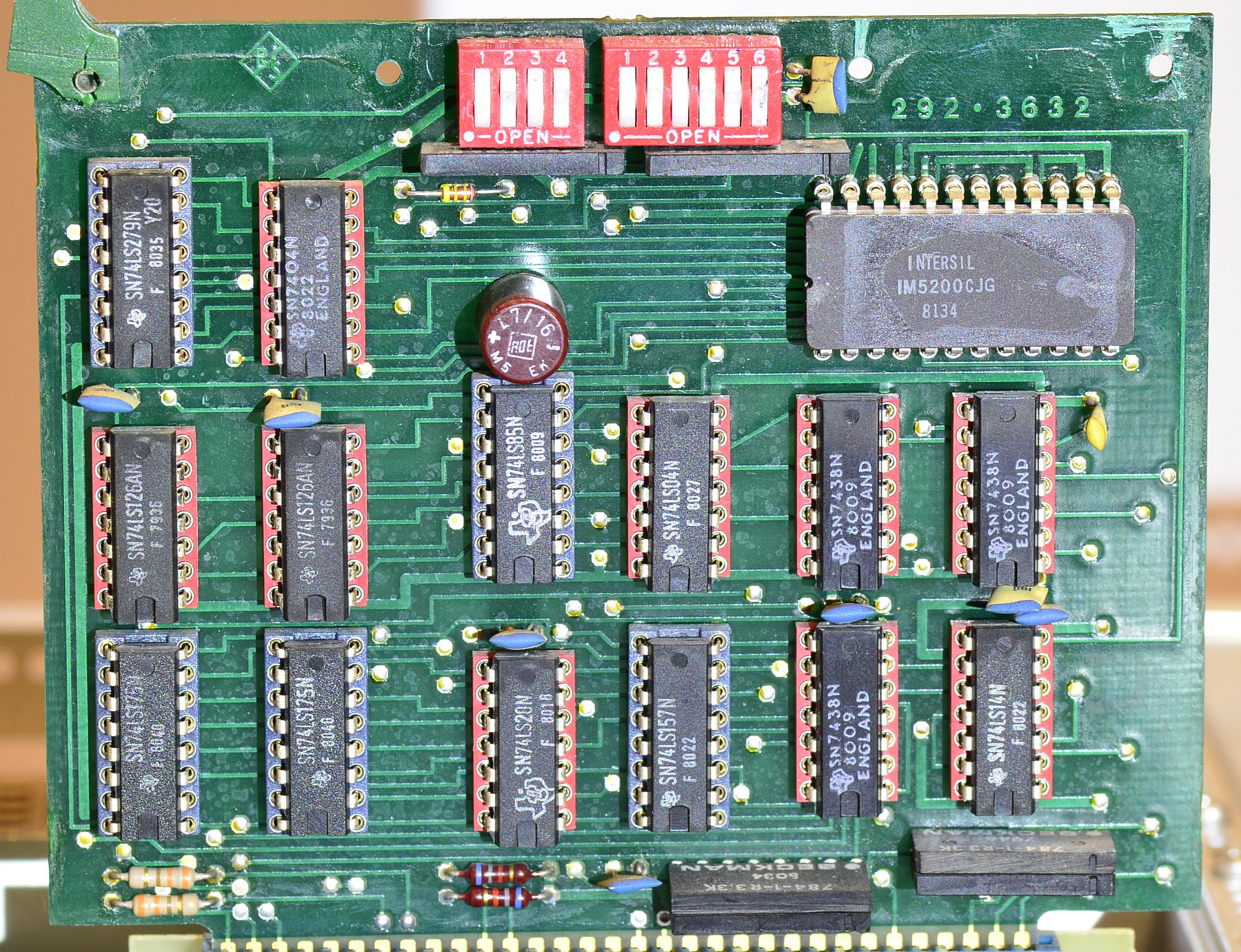

IEC-Bus (IEEE-488) Interface-Karte.
Der IM5200 ist ein eines der ersten PLAs (~1975).

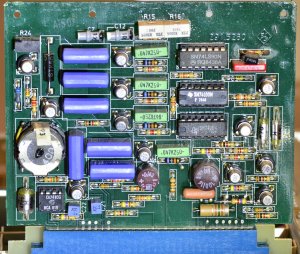

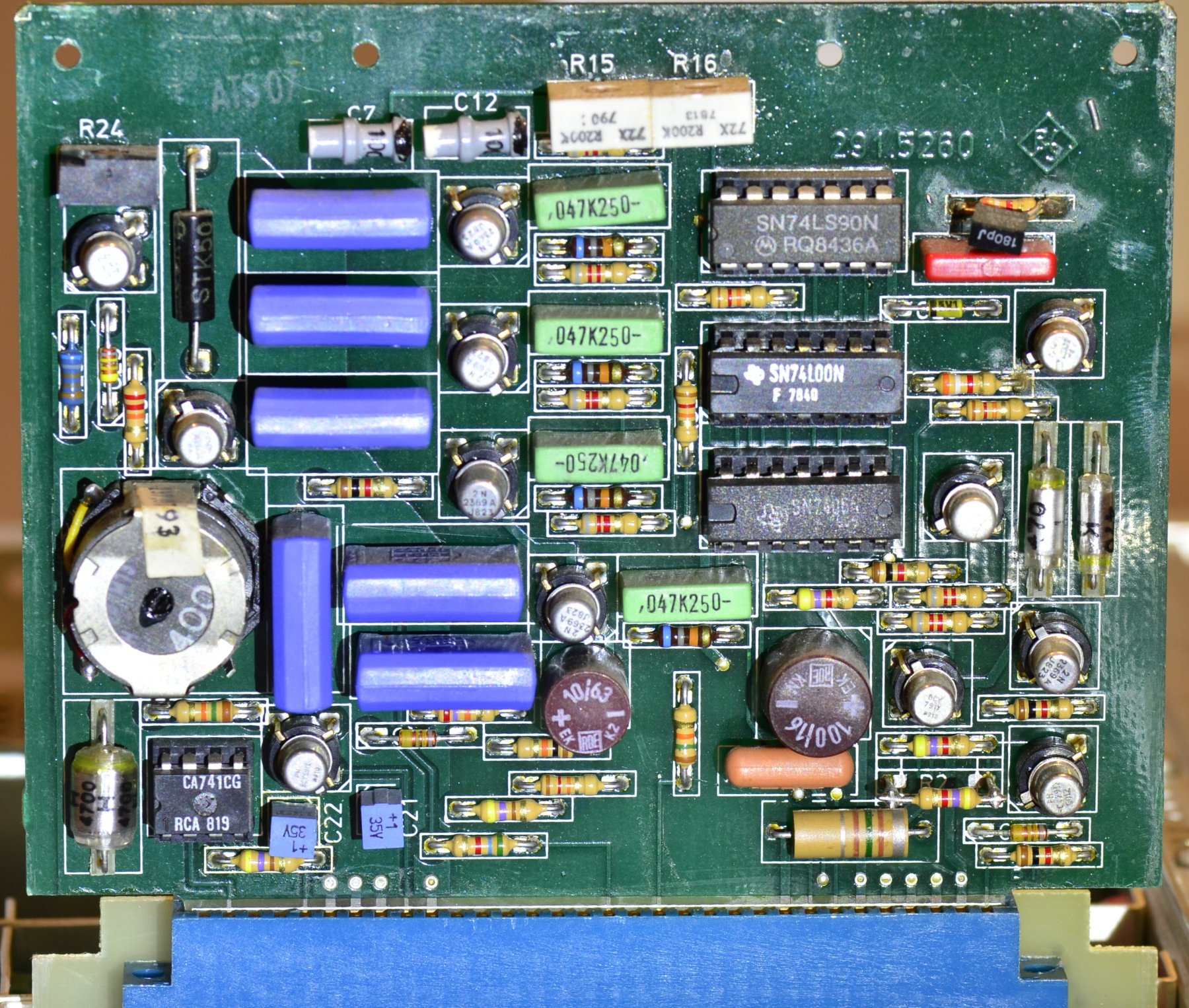

«Digitalfilter» (Analogfilter mit geschalteten Kapazitäten)

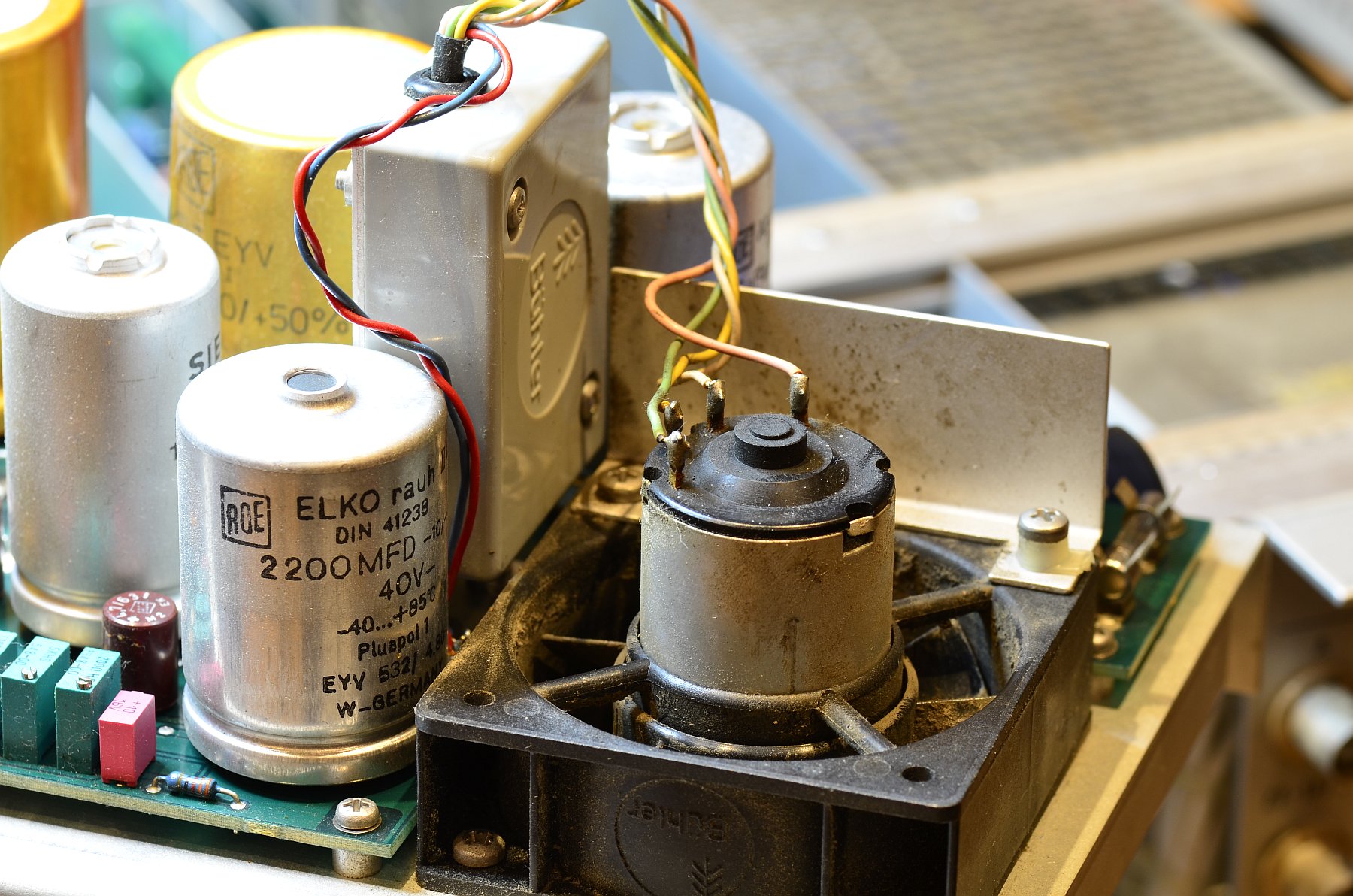

Netzteil (Ausschnitt) mit Lüfter.
Die Motorelektronik des Lüfters ist noch extern ...

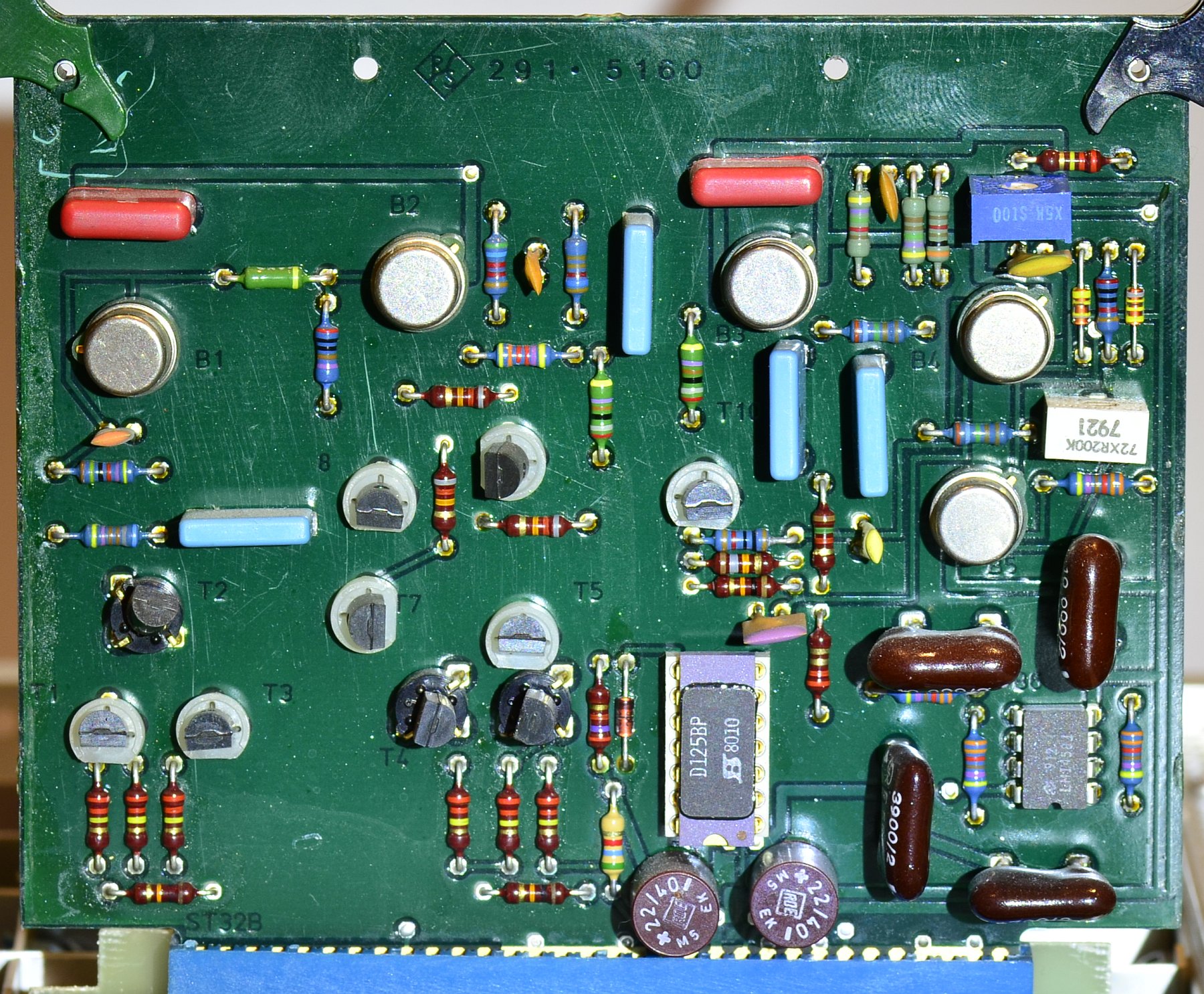

«Amplitudenanzeige»
Fühlt sich jemand an Radio-RIM-Bausätze erinnert?

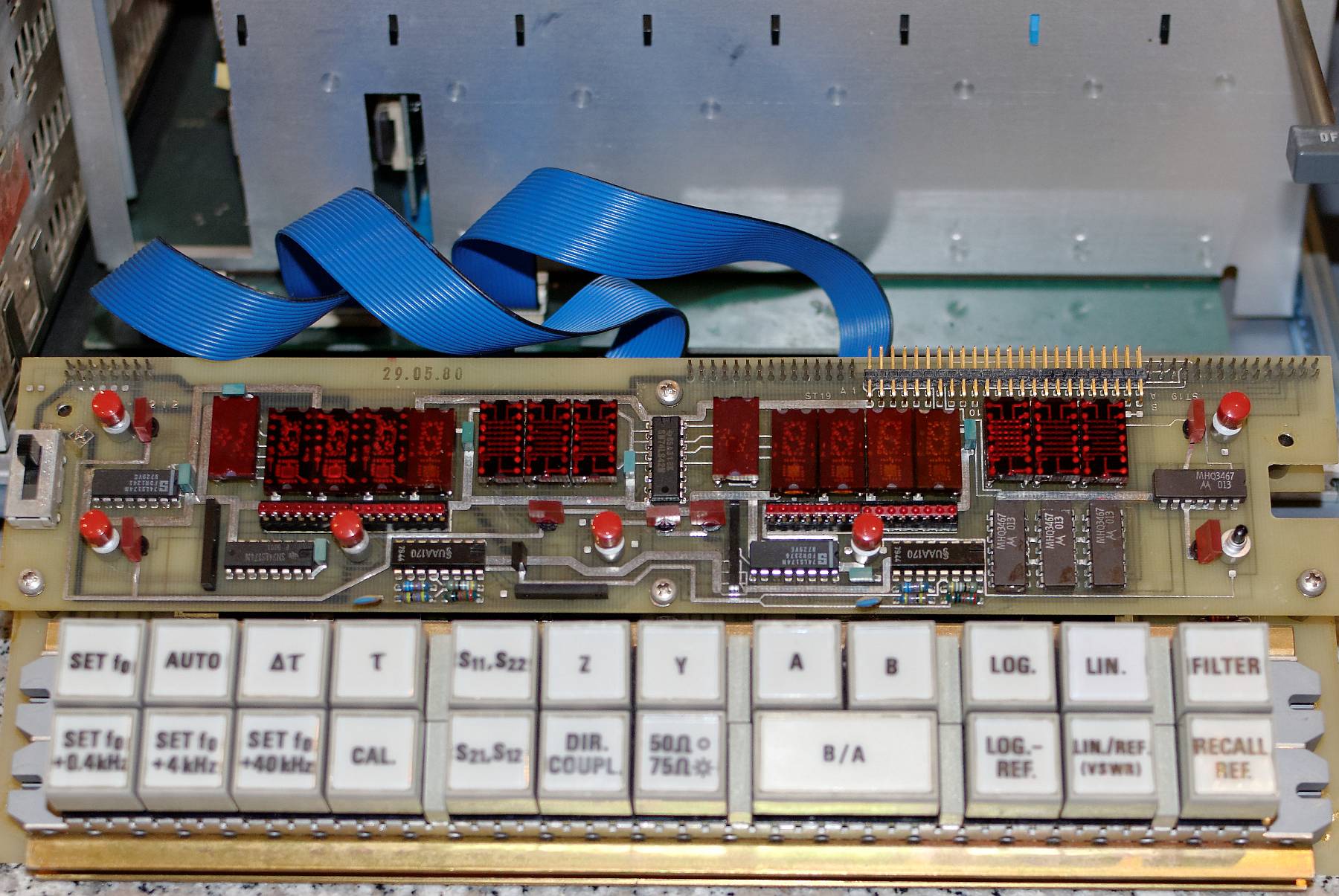

Tasten/Display-Platine.
Die numerischen Anzeigen (TIL311) haben eingebaute Decoder und 22 LEDs für besonders hübsche Ziffern.

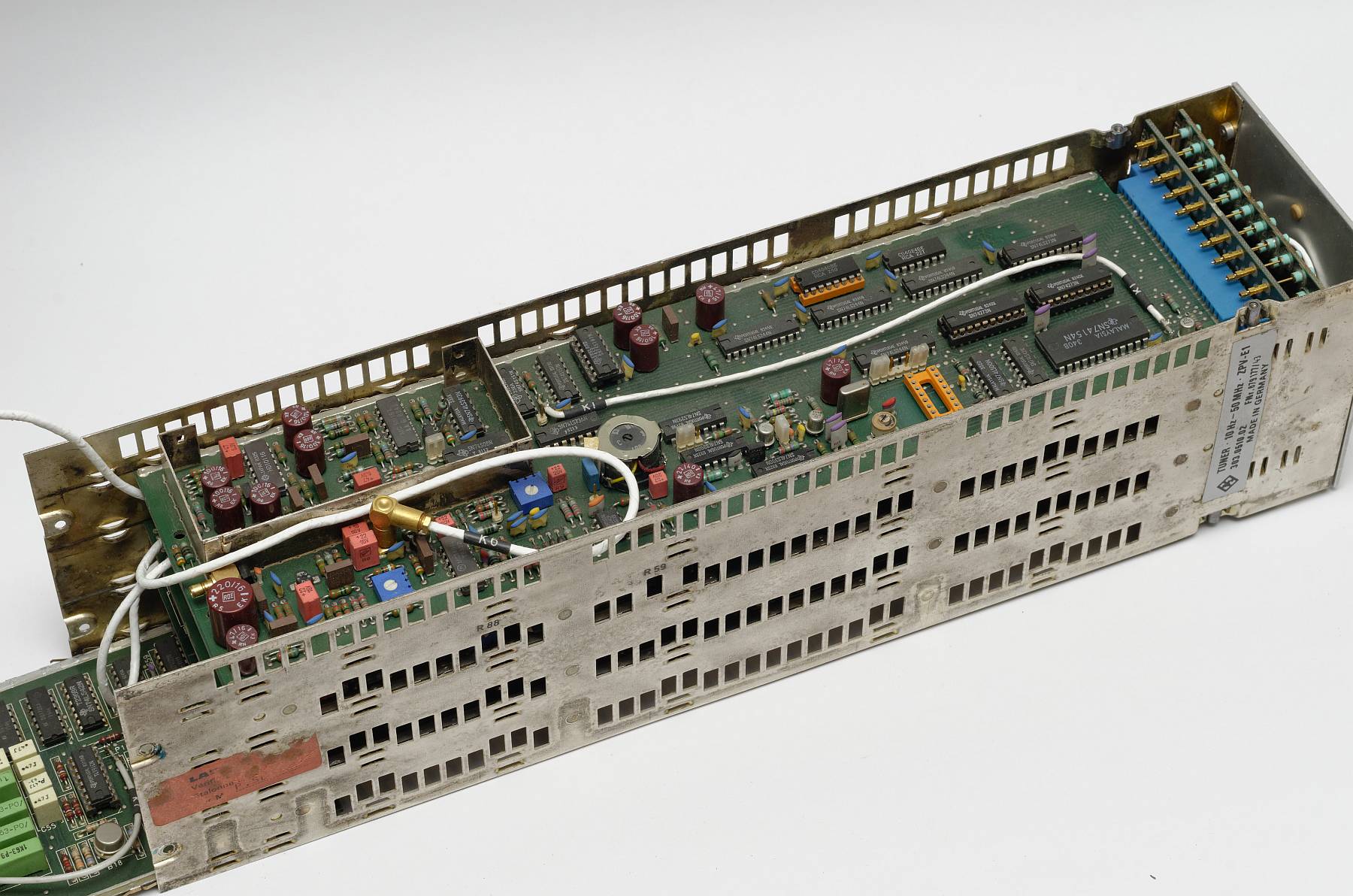

Innenleben des Tunereinschubs E1 (10 Hz–50 MHz)

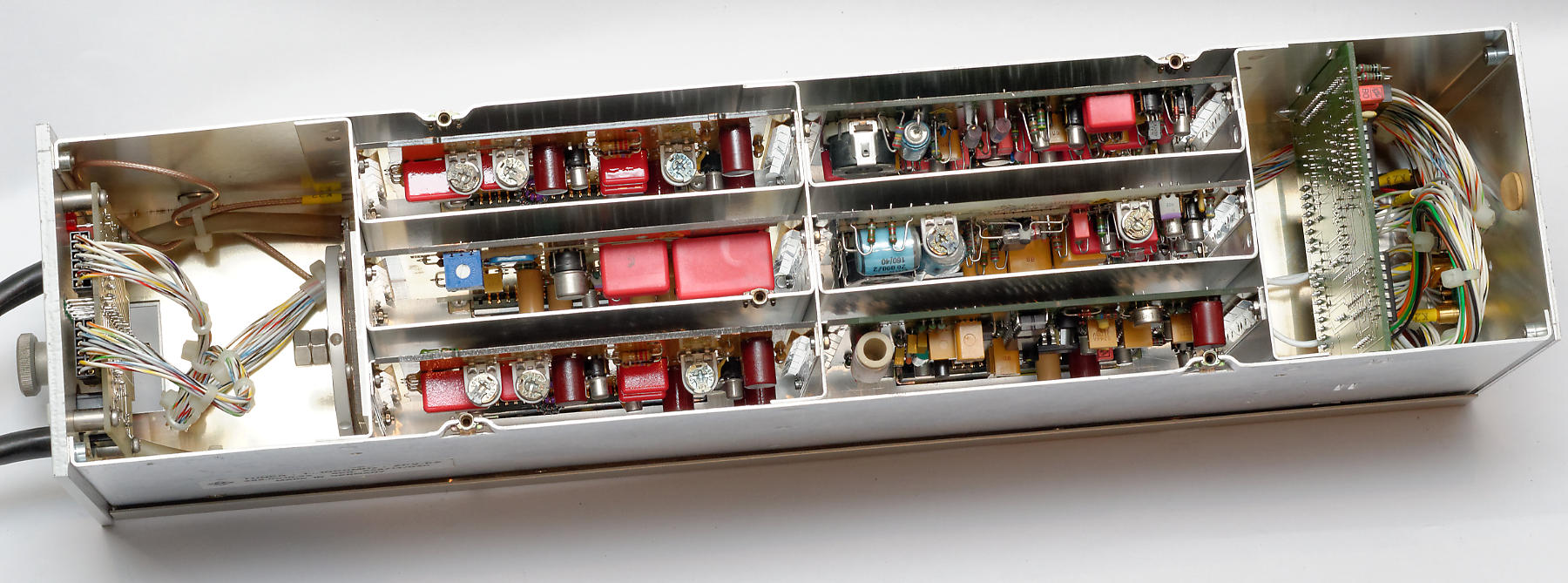

Innenleben des Tunereinschubs E2 (100 kHz–1 GHz)
