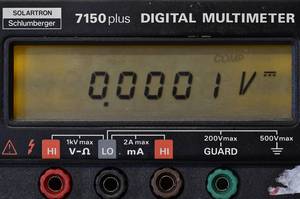

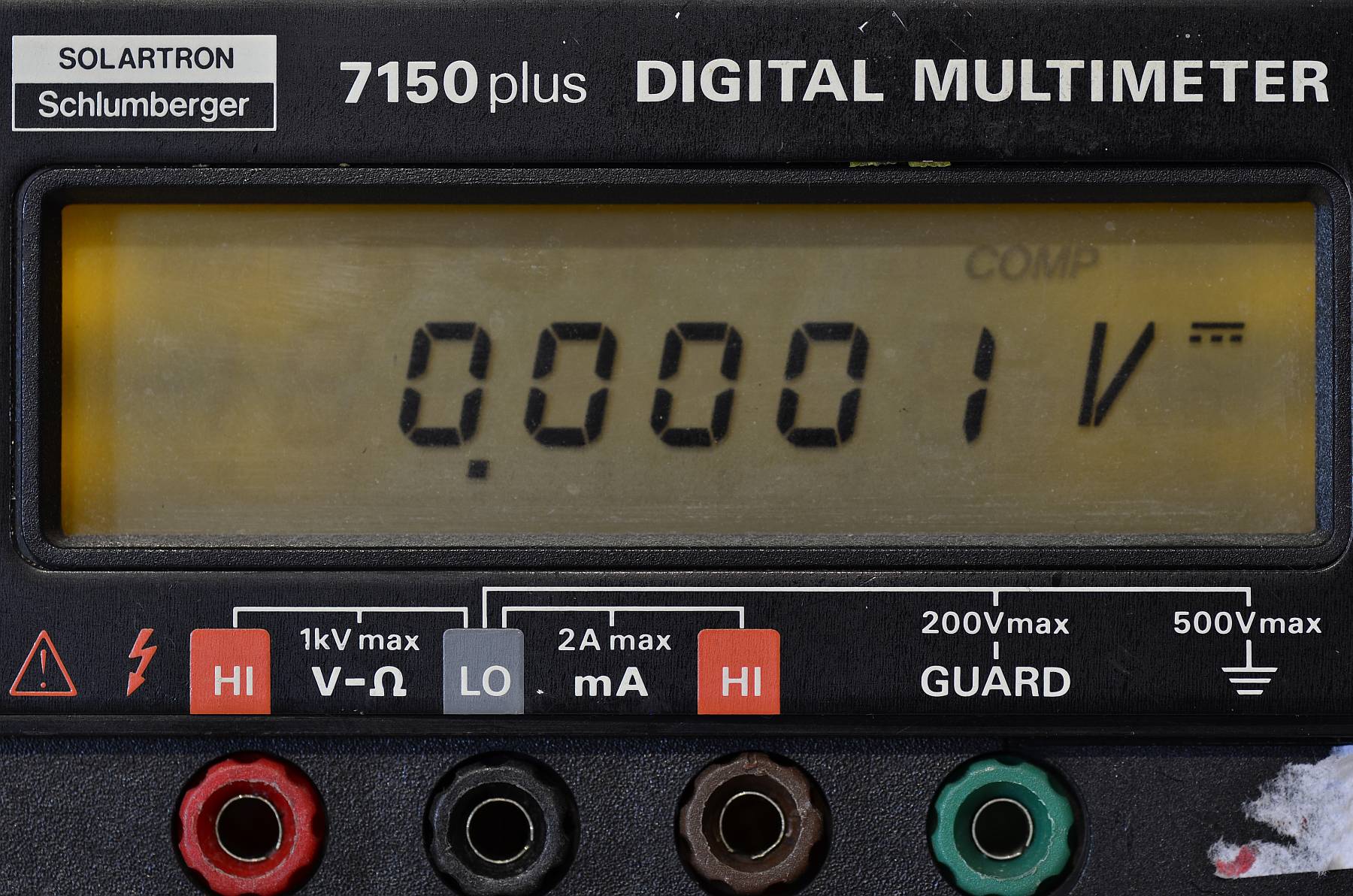

Display-Beleuchtung vor dem Umbau

Die Solartron/Schlumberger-Multimeter 7150 und 7150plus haben eigentlich recht gut lesbare LC-Displays ... nur leider werden sie nur von gelben Standard-LEDs beleuchtet, die auch im Neuzustand nicht sehr hell gewesen sein dürften.

Man kann sie aber einfach durch moderne superhelle LEDs ersetzen!

(Bilder zum Vergrößern anklicken)

... und nachher

Achtung: Diese Anleitung ist nur für Fachleute geeignet. Bei unsachgemäßer Arbeit an den Netzspannung führenden Teilen besteht Lebensgefahr durch Stromschlag sowie möglicherweise Brandgefahr.
Selbstverständlich darf nur am völlig vom Netz getrennten Gerät gearbeitet werden!

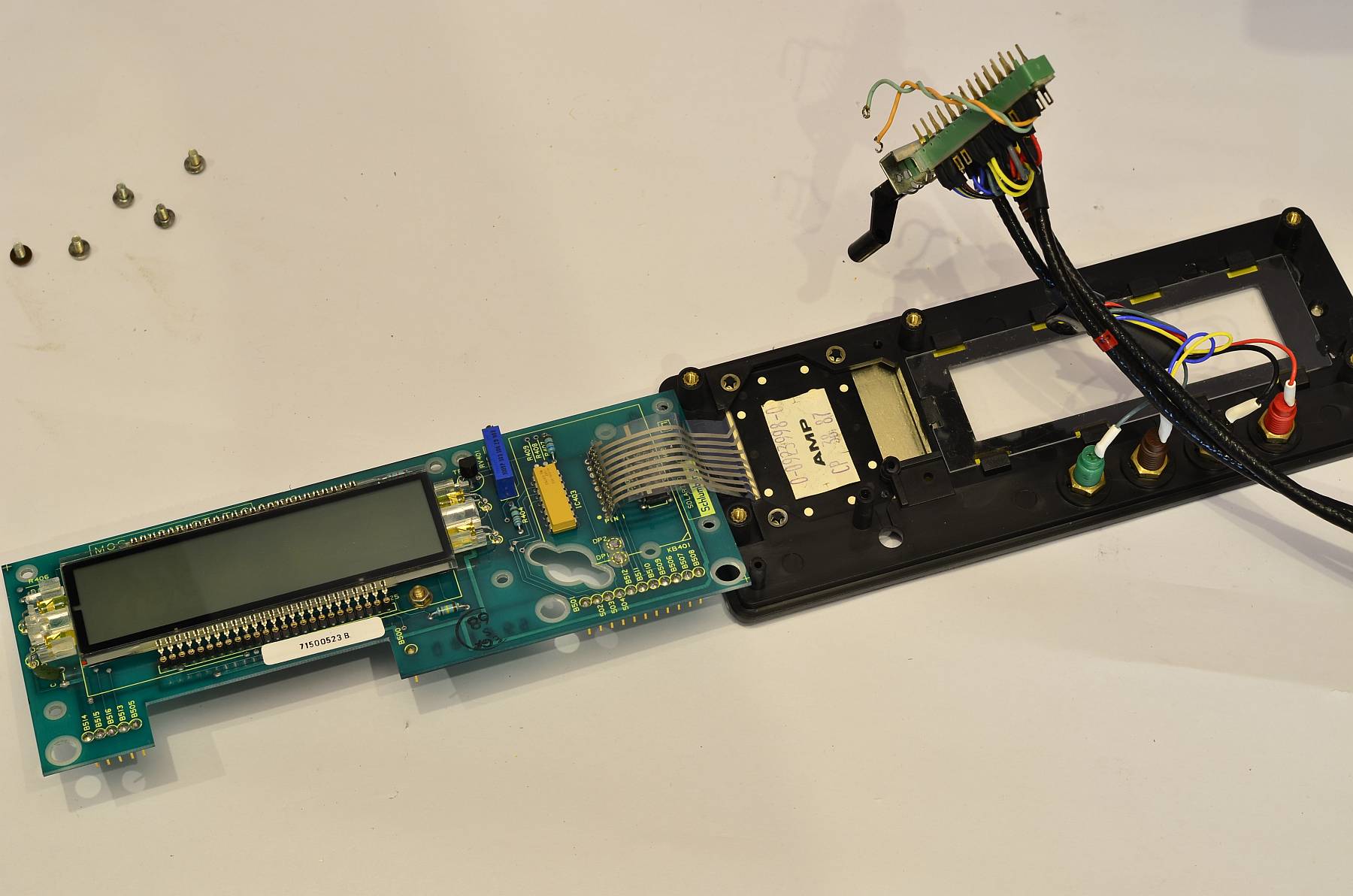

Vorarbeiten: Gehäuse öffnen, Analogplatine nach oben klappen, 2 Schrauben am Transformator lösen, Digitalplatine mit Display und Rückwand aus der Gehäuseunterschale nehmen. Displayplatine vom Digitalteil abstecken, Verbindungskabel von Analog- zum Digitalteil abstecken und den Digitalteil mitsamt Rückwand separieren. Halteschraube am Display lösen und vom Digitalteil abziehen (Eingangsbuchsen bleiben mit dem Analogteil verbunden).

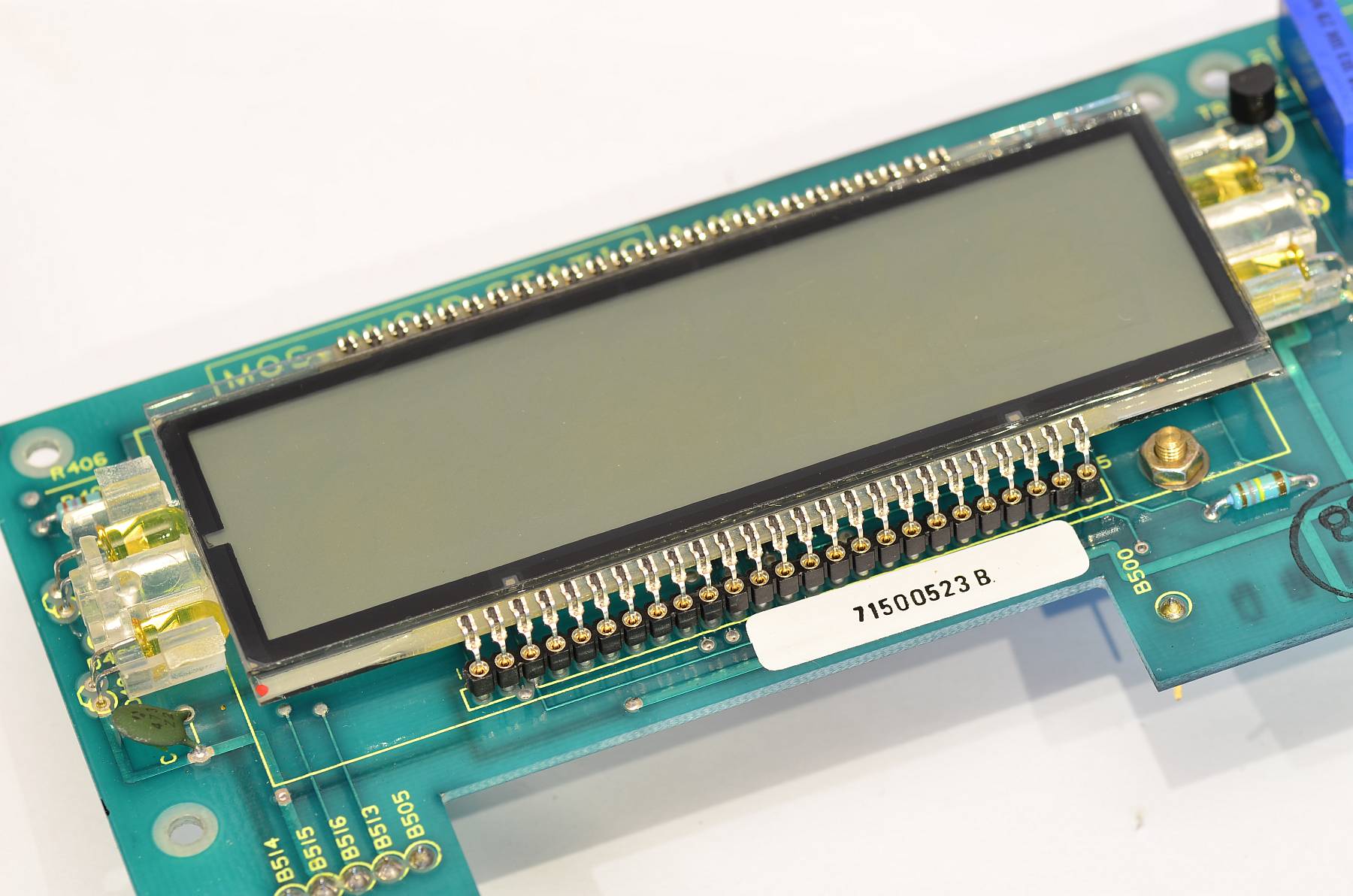

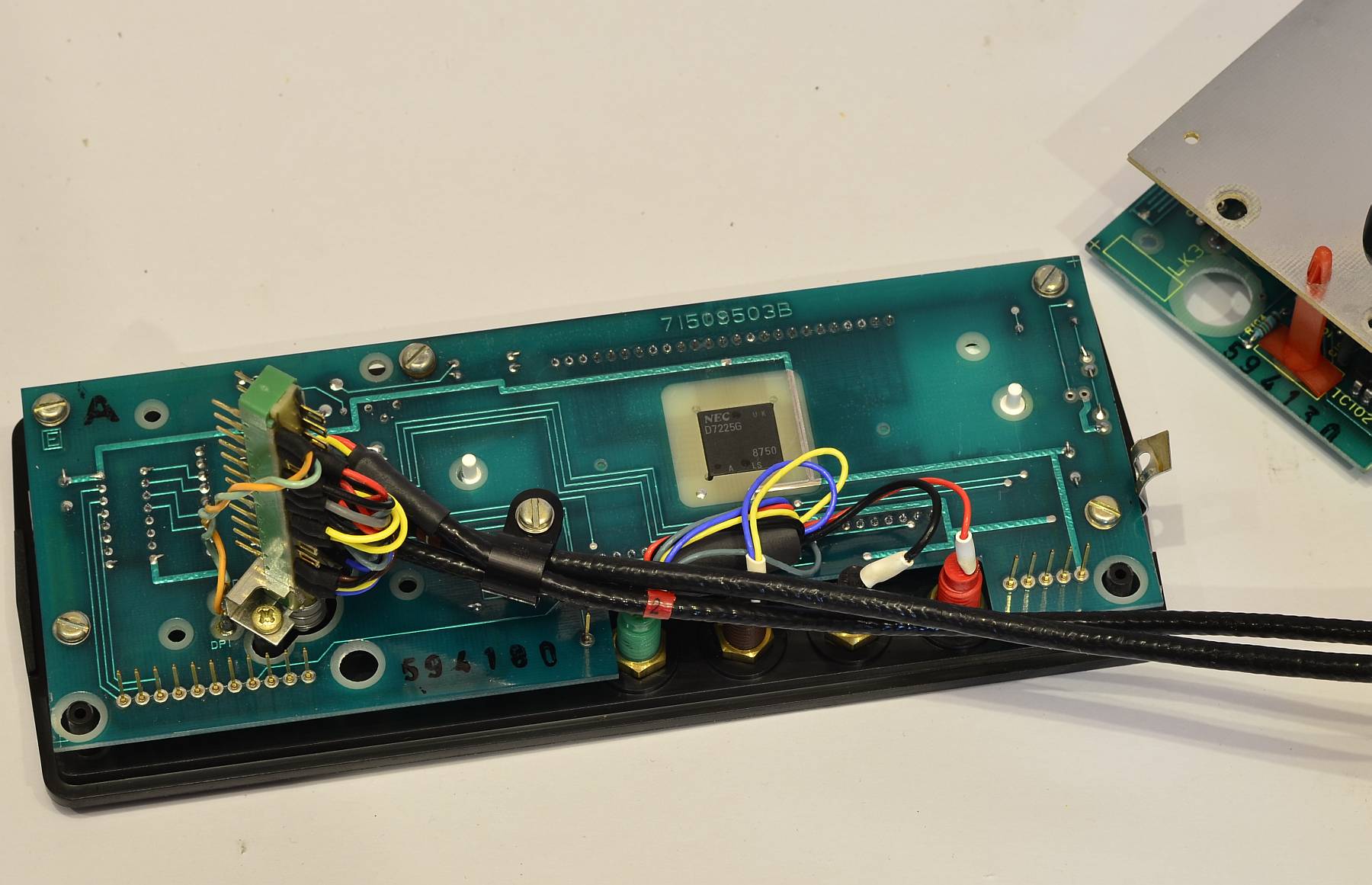

Displayplatine, Rückseite. Die zwei Drähte vom Schalter zur Leiterplatte ablöten, diese abschrauben.

Der Flexprint zur Tastatur ist relativ robust, trotzdem ist Vorsicht angebracht.

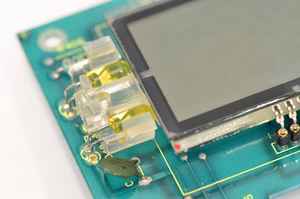

Die vier gelben LEDs am Display werden durch neue superhelle weiße 5mm-LEDs ersetzt.

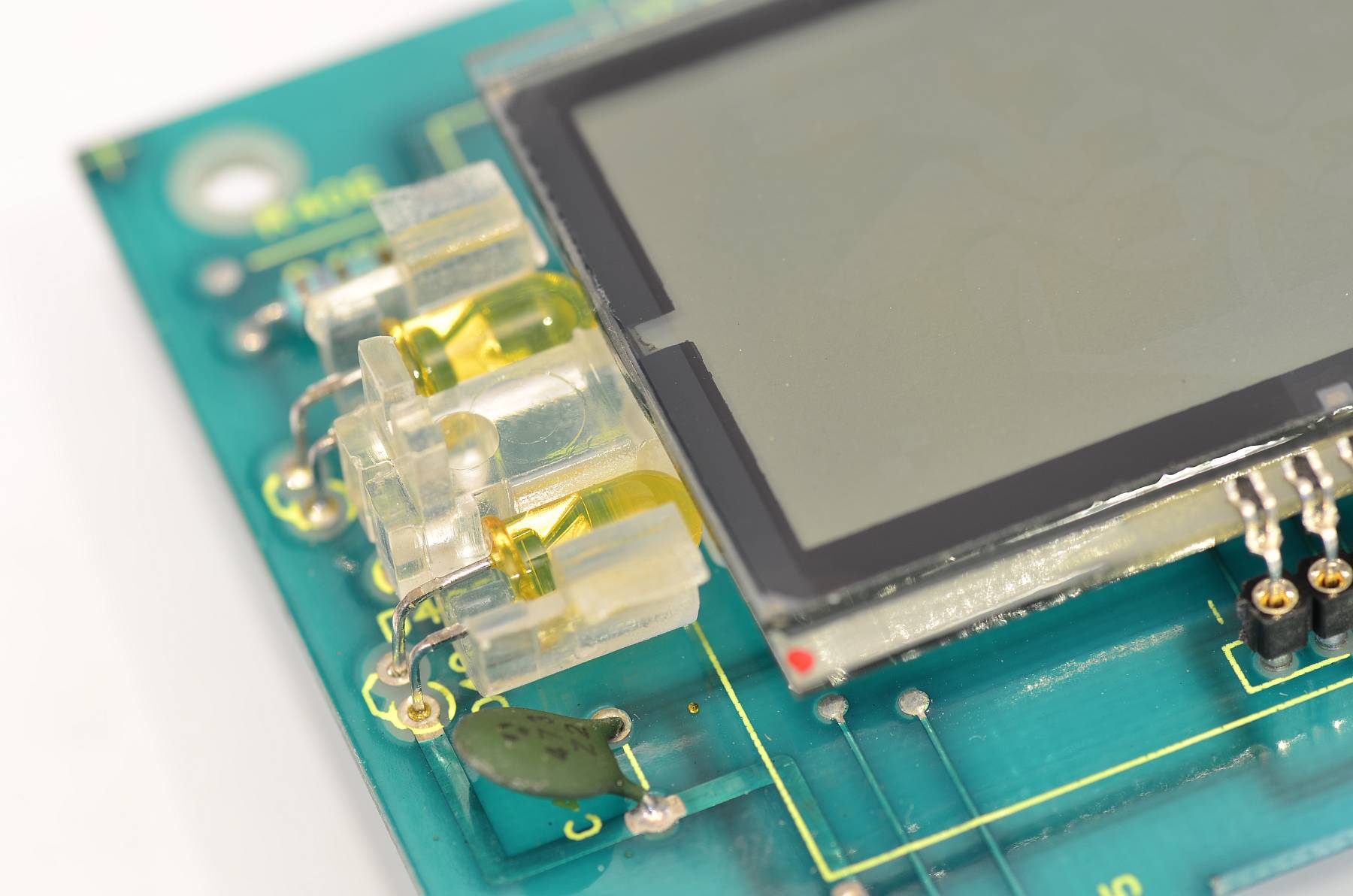

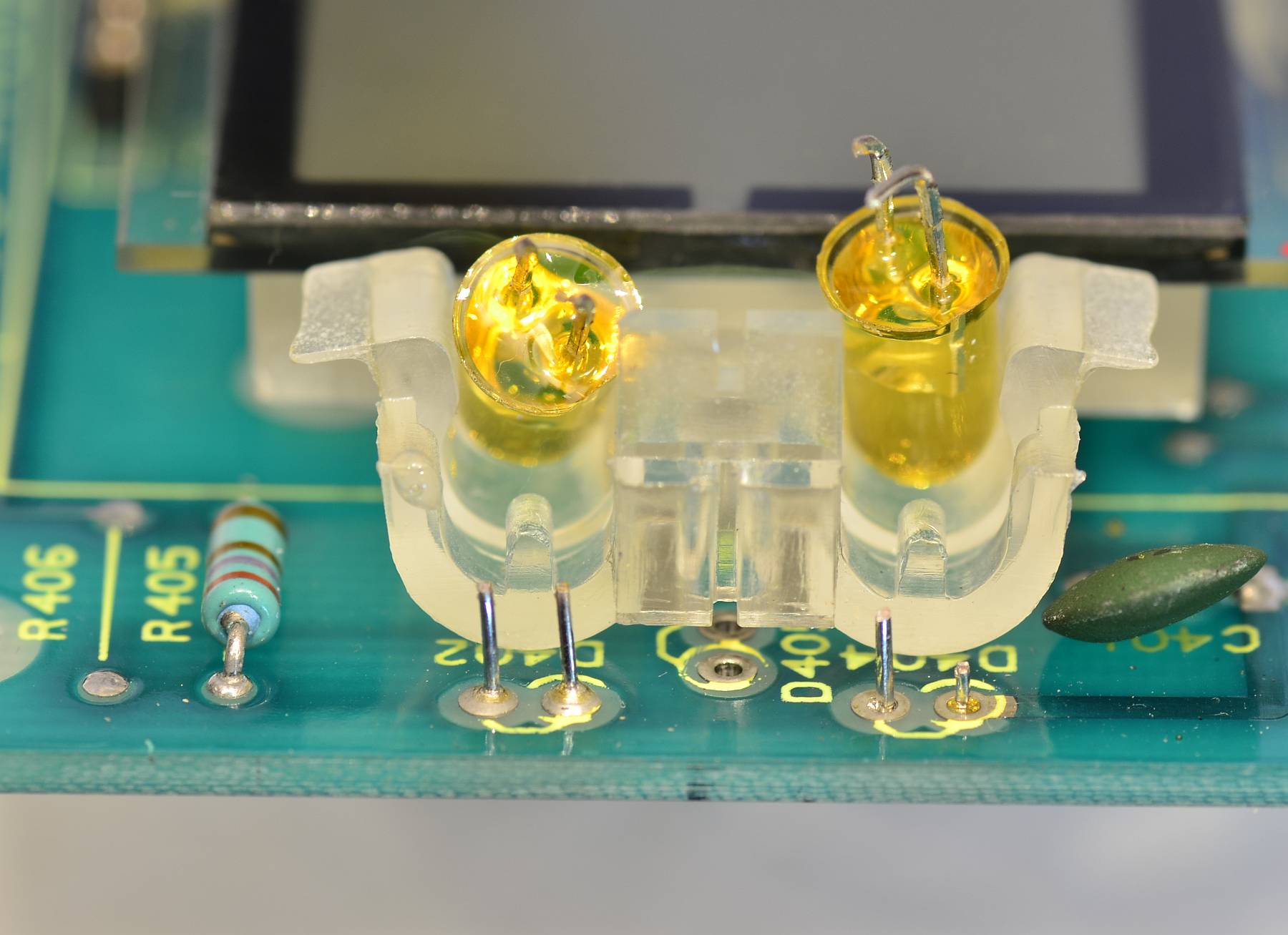

Detail. Die Kathoden sind jeweils die unteren Anschlüsse (Richtung des grünen Kondensators)

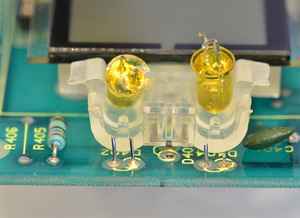

Die alten LEDs werden einfach abgezwickt, die Drähte lassen sich dann leicht auslöten. Die LEDs dann nach oben herausklipsen.

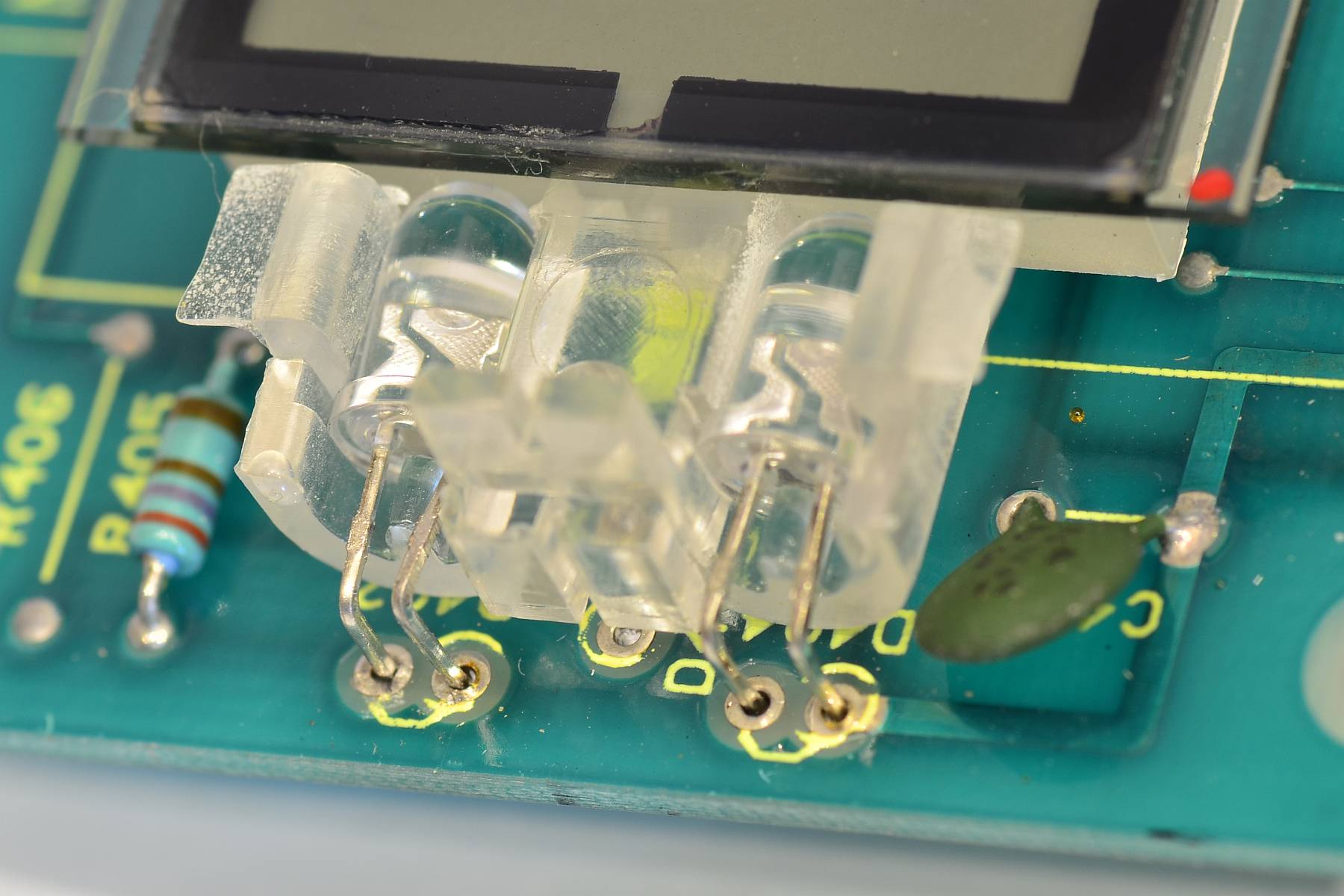

Die neuen LEDs lassen sich am einfachsten einsetzen, wenn man die Anschlüsse vorbiegt und kürzt. Sanfte Gewalt ist nötig!

Vier neue LEDs

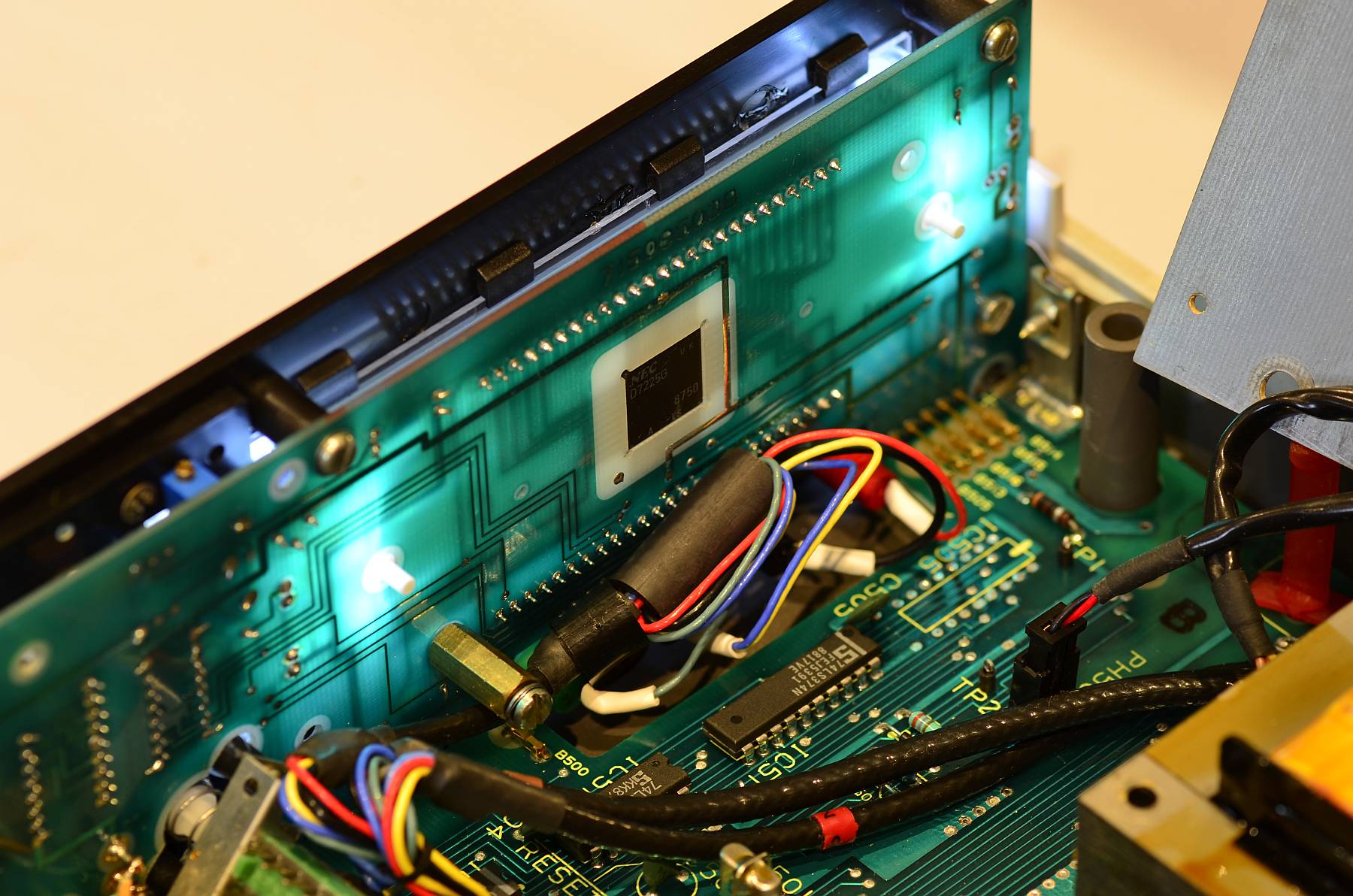

Display und Digitalteil wieder zusammengebaut - Funktionskontrolle.
Ggf. Kontrast nachstellen!

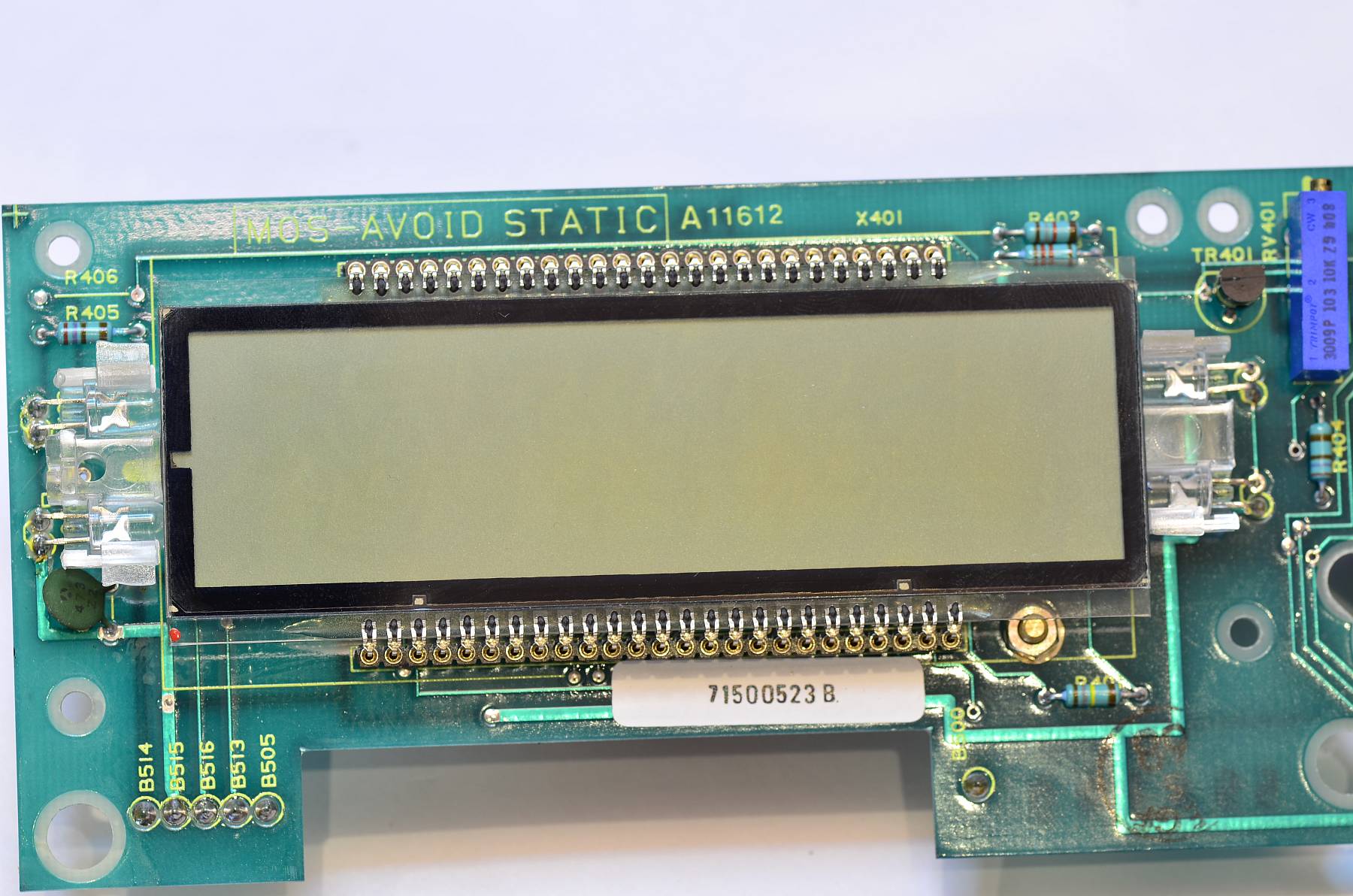

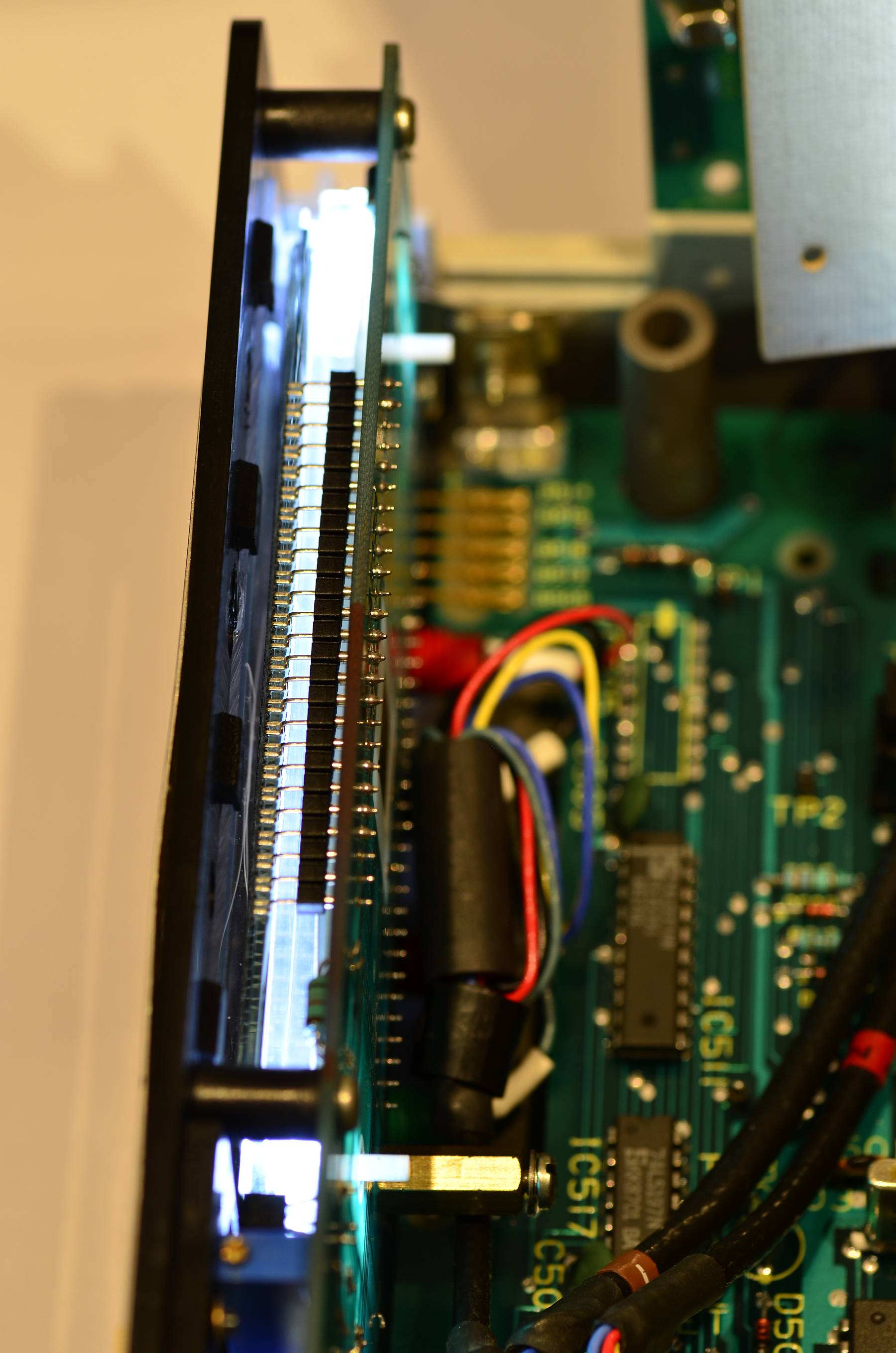

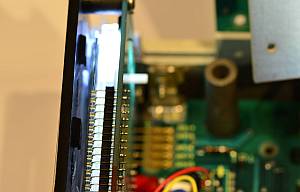

Display von oben

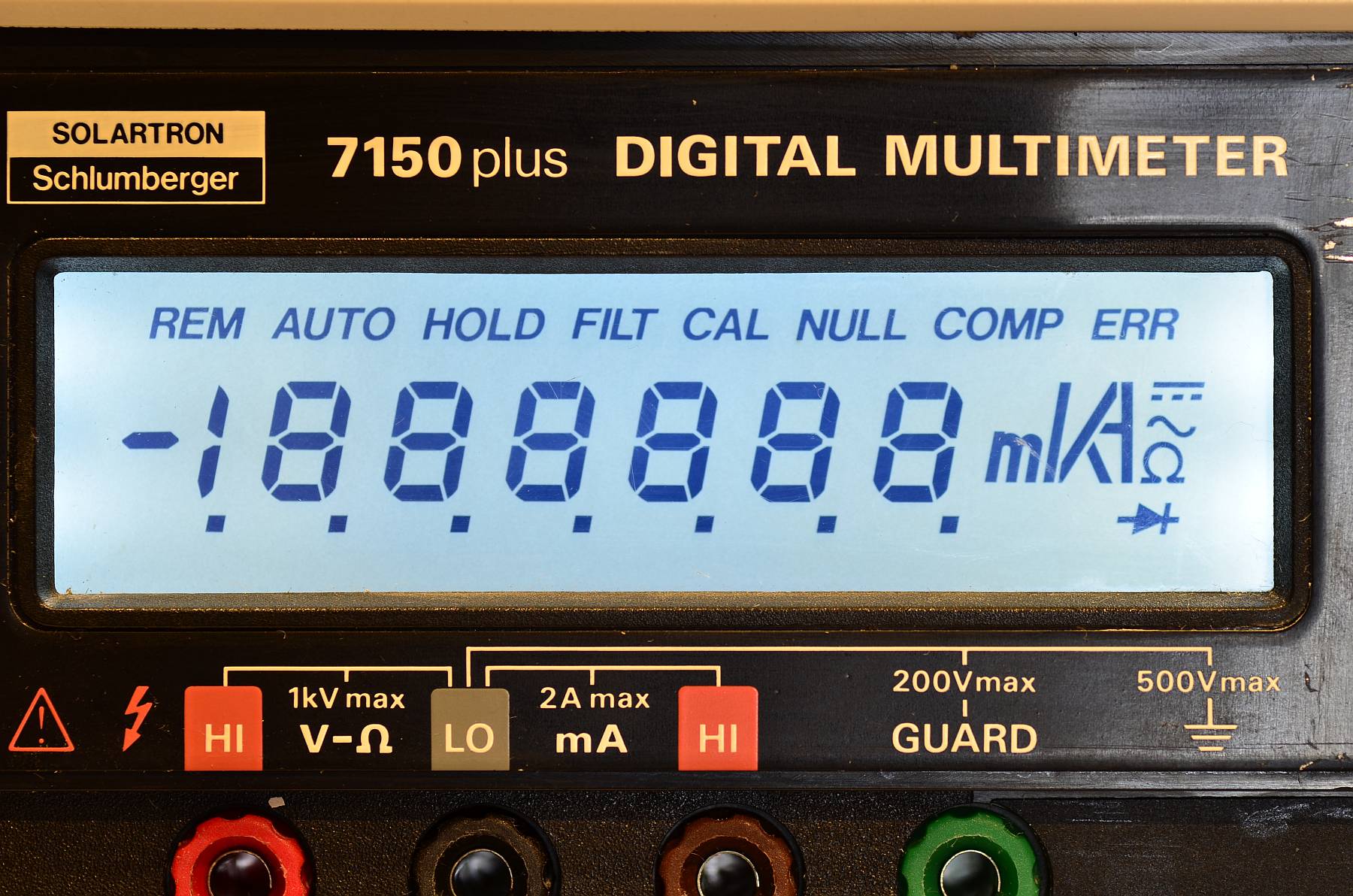

Einschalten – Display-Selbsttest

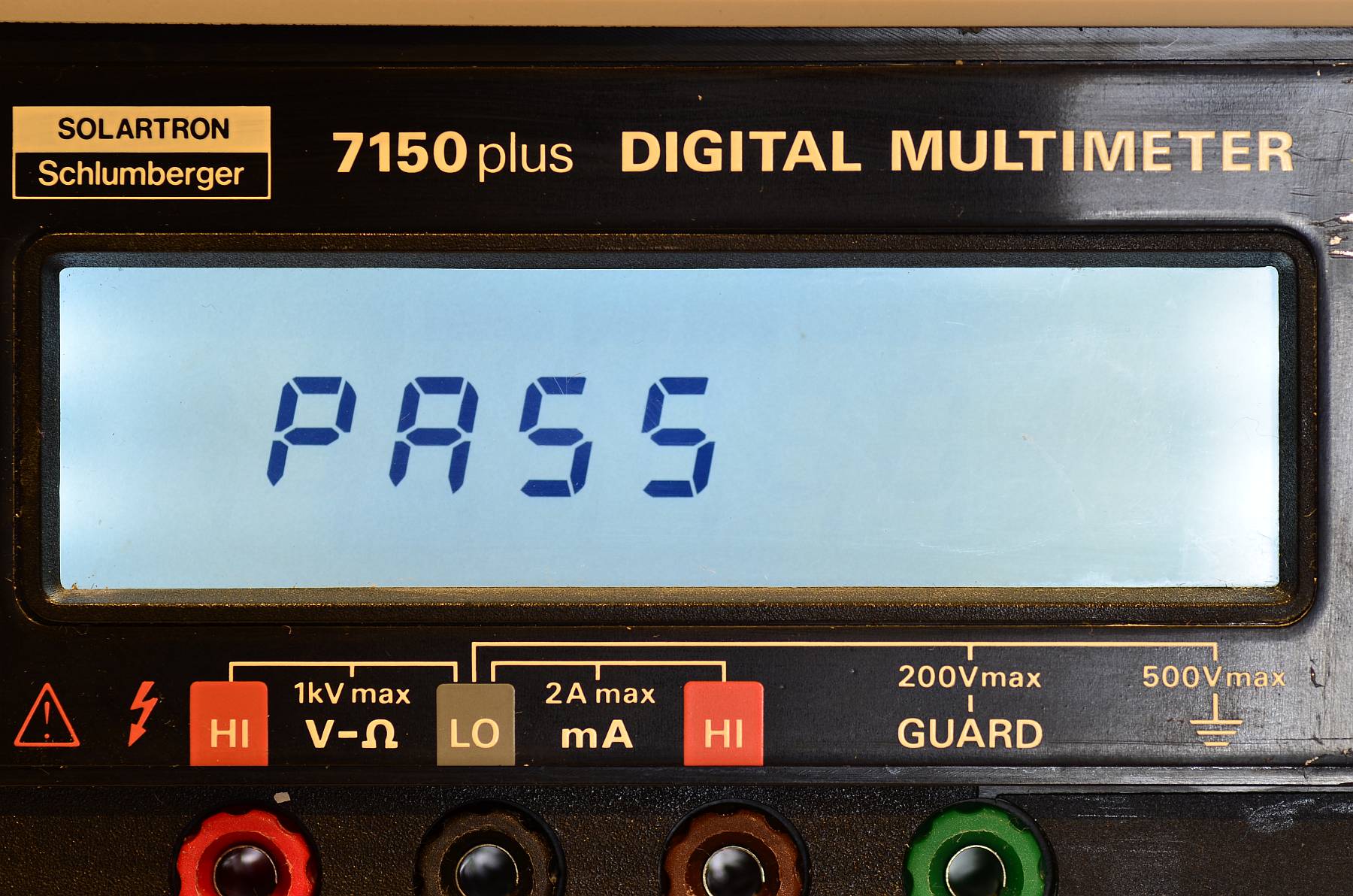

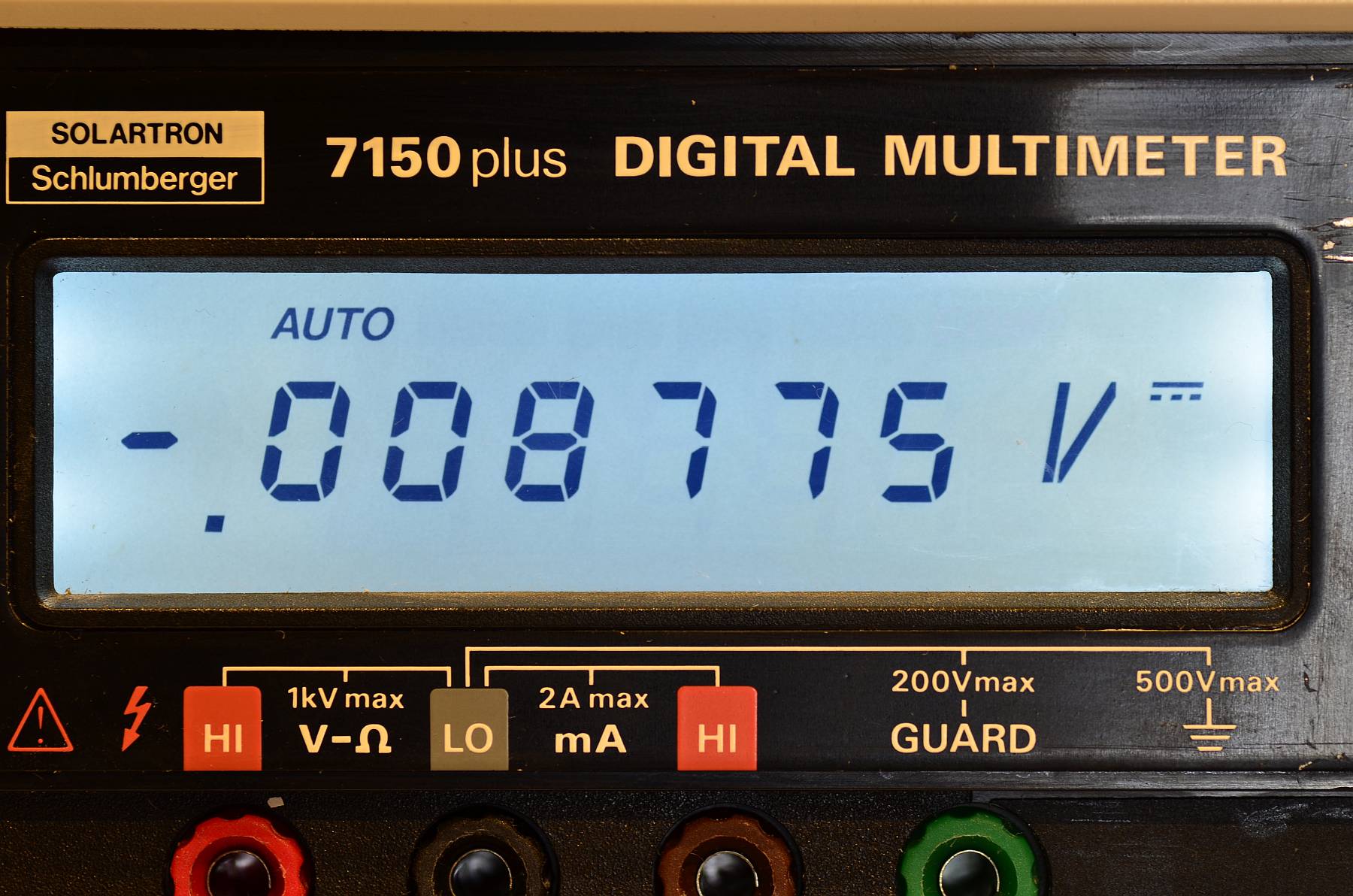

Einschaltanzeige: Erfolgreicher Selbsttest

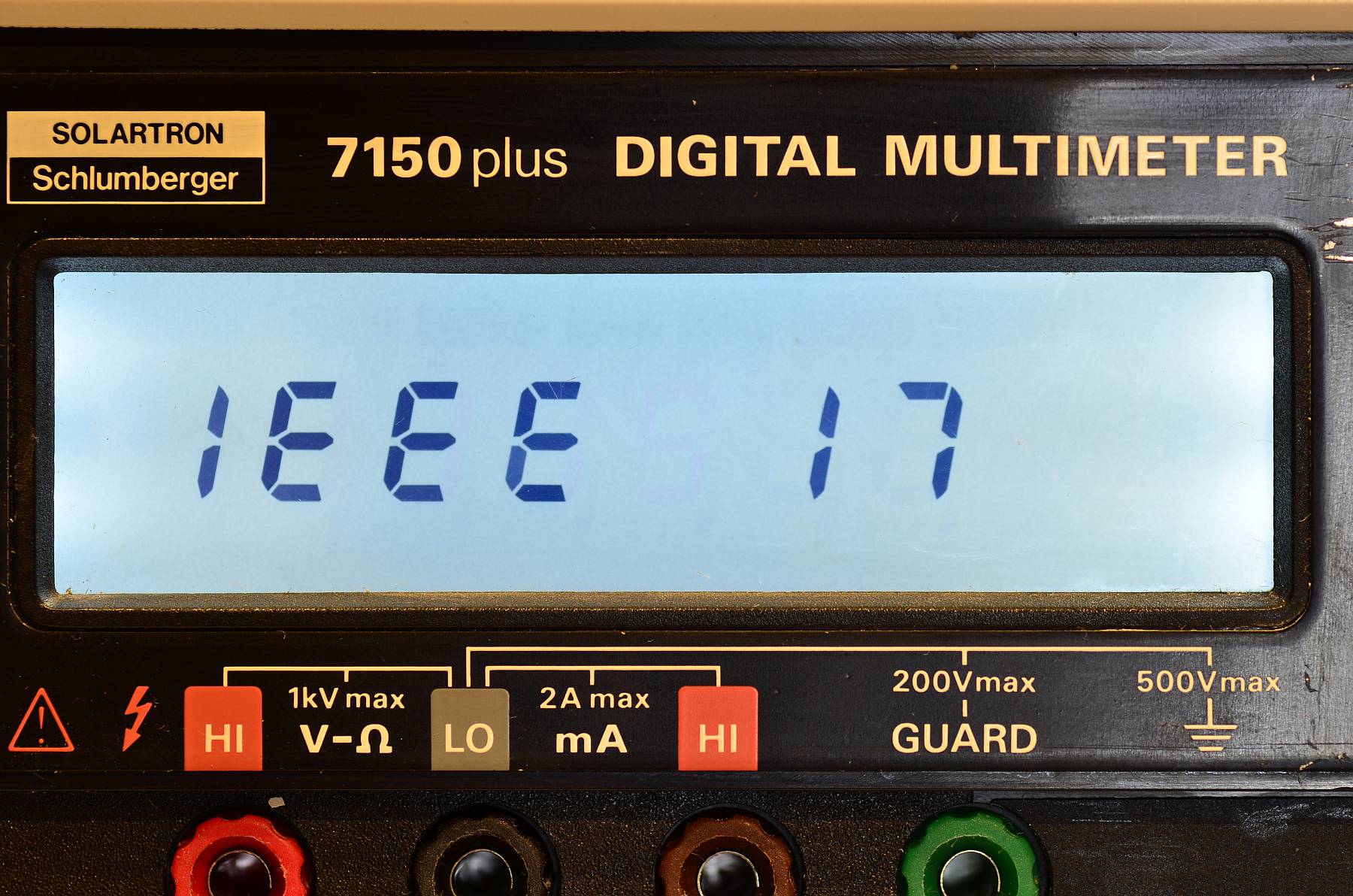

Busadresse

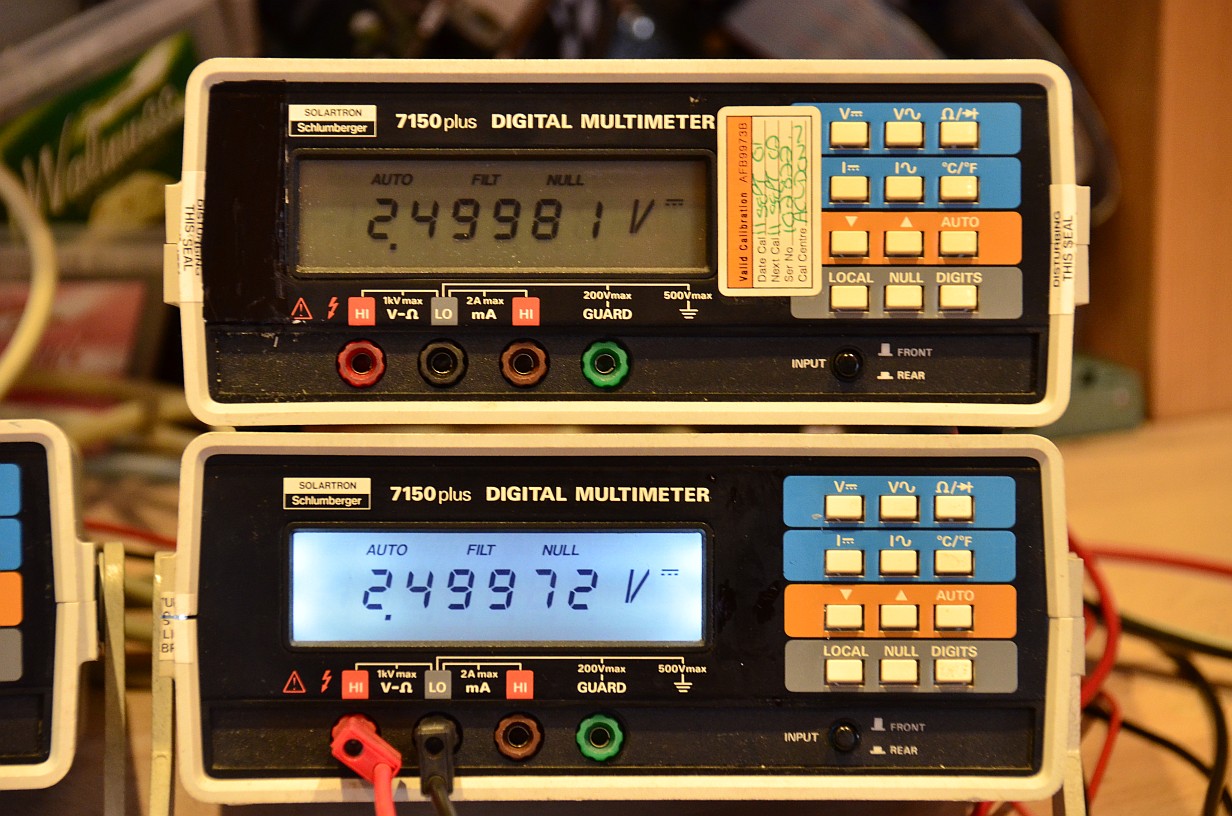

Der Vergleich überzeugt!
