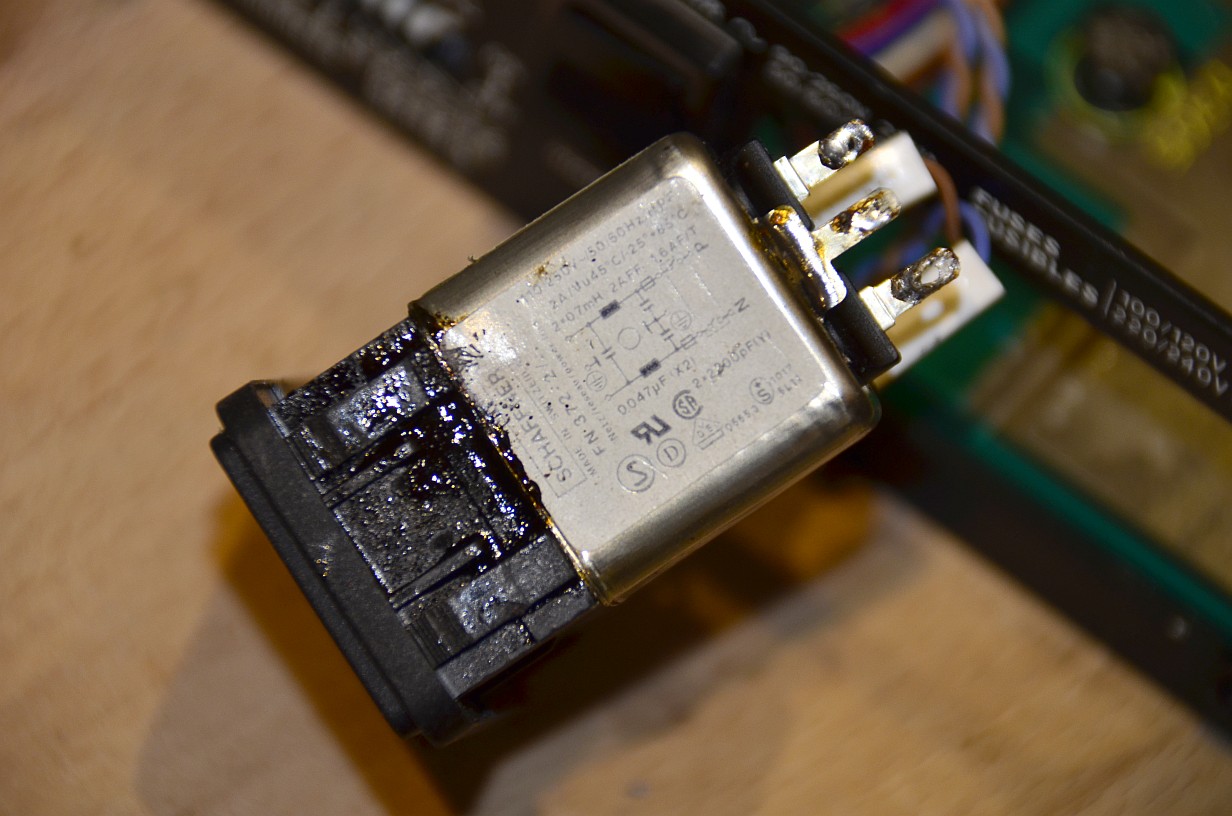

Defekter Netzfilter

Defekter Filter

In den Multimetern Solartron/Schlumberger 7150 und 7150plus wurden Netzfilter / Spannungswähler - Blöcke der Fa. Schaffner eingesetzt, von dene viele im Laufe der Zeit unter Rauch- und Gestanksentwicklung ihren Geist aufgeben.

Exakte Ersatzteile sind zwar verfügbar, aber teuer. Es ist jedoch möglich, den defekten Filter abzutrennen und einen neuen Standardfilter (Metallgehäuse, kurze Ausführung - z.B. hier) zu montieren.
(Eine andere Reparaturmethode als meine wurde vor ein paar Jahren auf dem Time-Nuts Listserver gepostet.)

Ein Service Manual für das 7150+ (PDF, 5MB) kann bei KO4BB heruntergeladen werden.

(Bilder zum Vergrößern anklicken)

Achtung: Diese Anleitung ist nur für Fachleute geeignet. Bei unsachgemäßer Arbeit an den Netzspannung führenden Teilen besteht Lebensgefahr durch Stromschlag sowie möglicherweise Brandgefahr.
Selbstverständlich darf nur am völlig vom Netz getrennten Gerät gearbeitet werden!

Vorarbeiten: Gehäuse öffnen, Analogplatine nach oben klappen, 2 Schrauben am Transformator lösen, Digitalplatine mit Display und Rückwand aus der Gehäuseunterschale nehmen. Displayplatine vom Digitalteil abstecken, Verbindungskabel von Analog- zum Digitalteil abstecken und den Digitalteil mitsamt Rückwand separieren. Arretierungsnasen beiderseits des defekten Filtermoduls eindrücken und das Filtermodul nach hinten aus der Rückwand schieben.

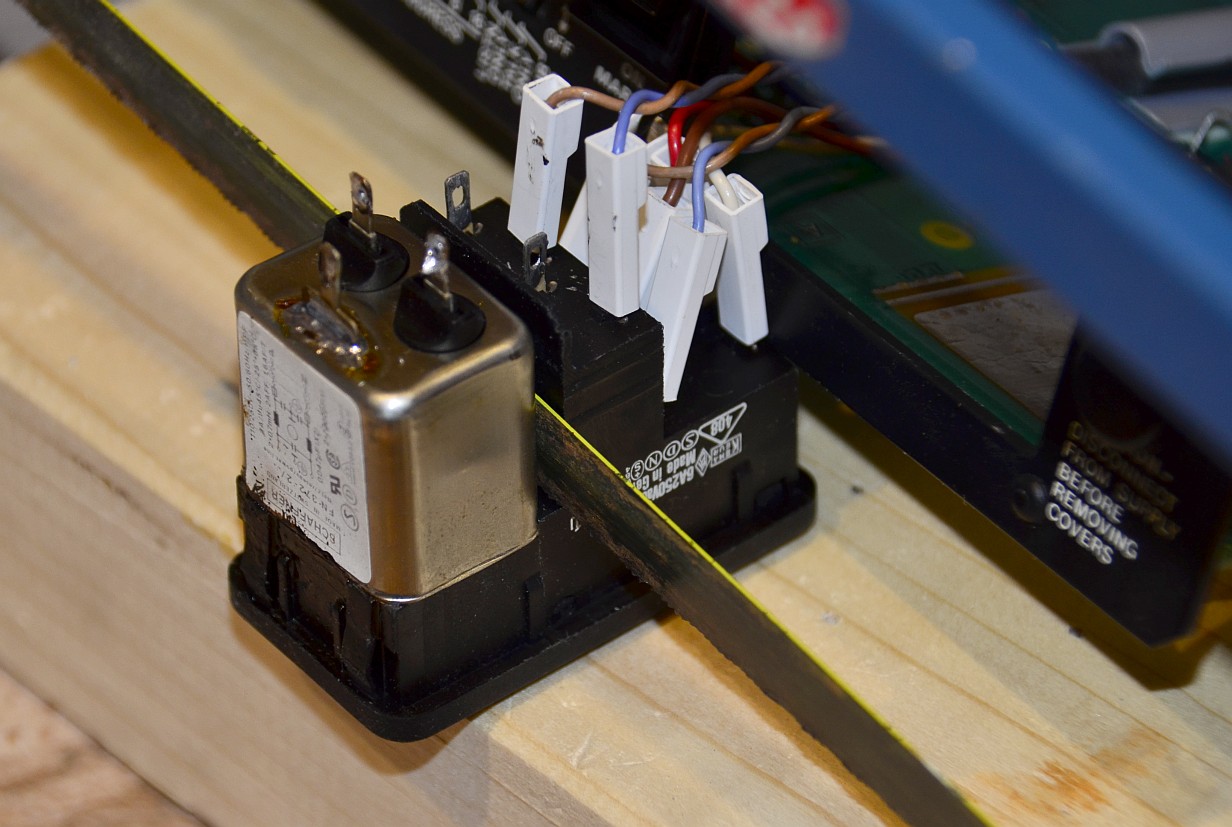

Abschneiden - Ansatz der Säge

Ansatz

Zwischen dem Filter und dem Spannungswähler mit der Metallsäge durchschneiden ...

Mit einem scharfen Messer eventuelle Reste der Plastikstege am Spannungswähler entfernen ...

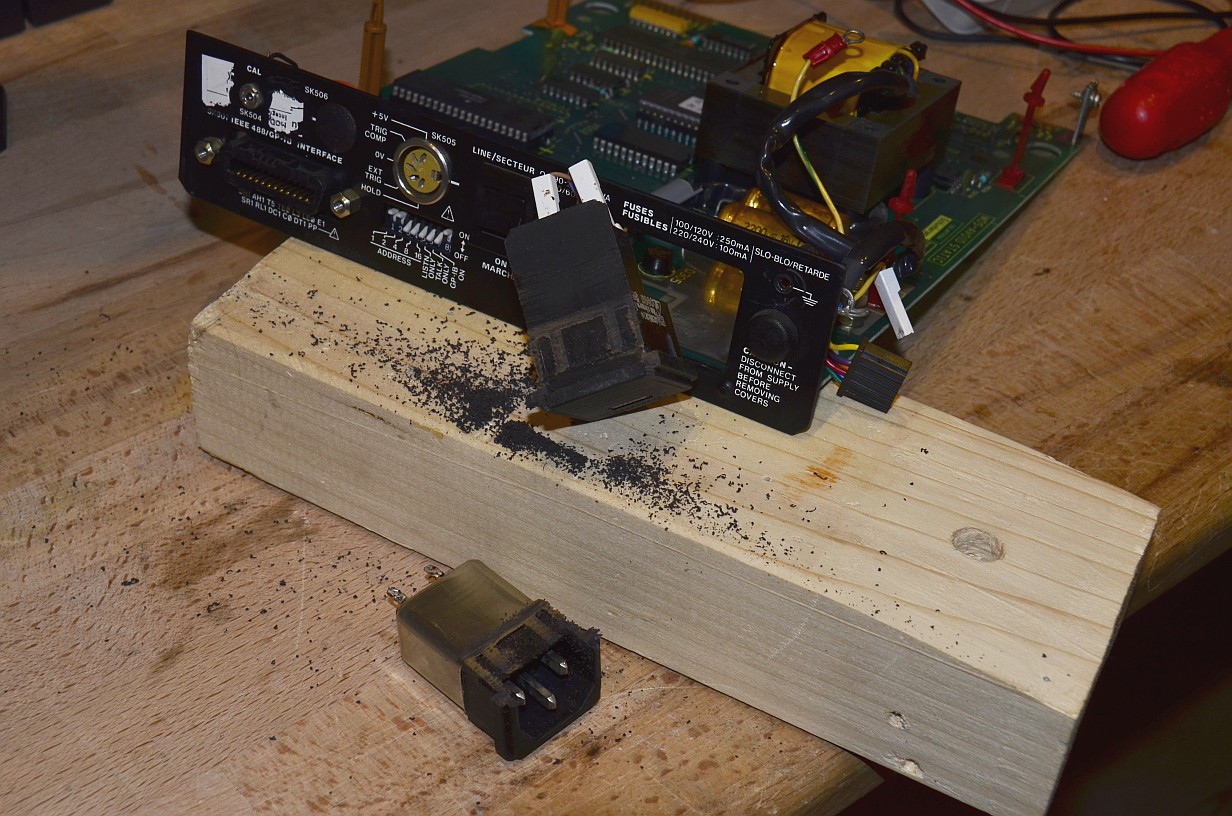

Abgetrennter Filter

Resultat

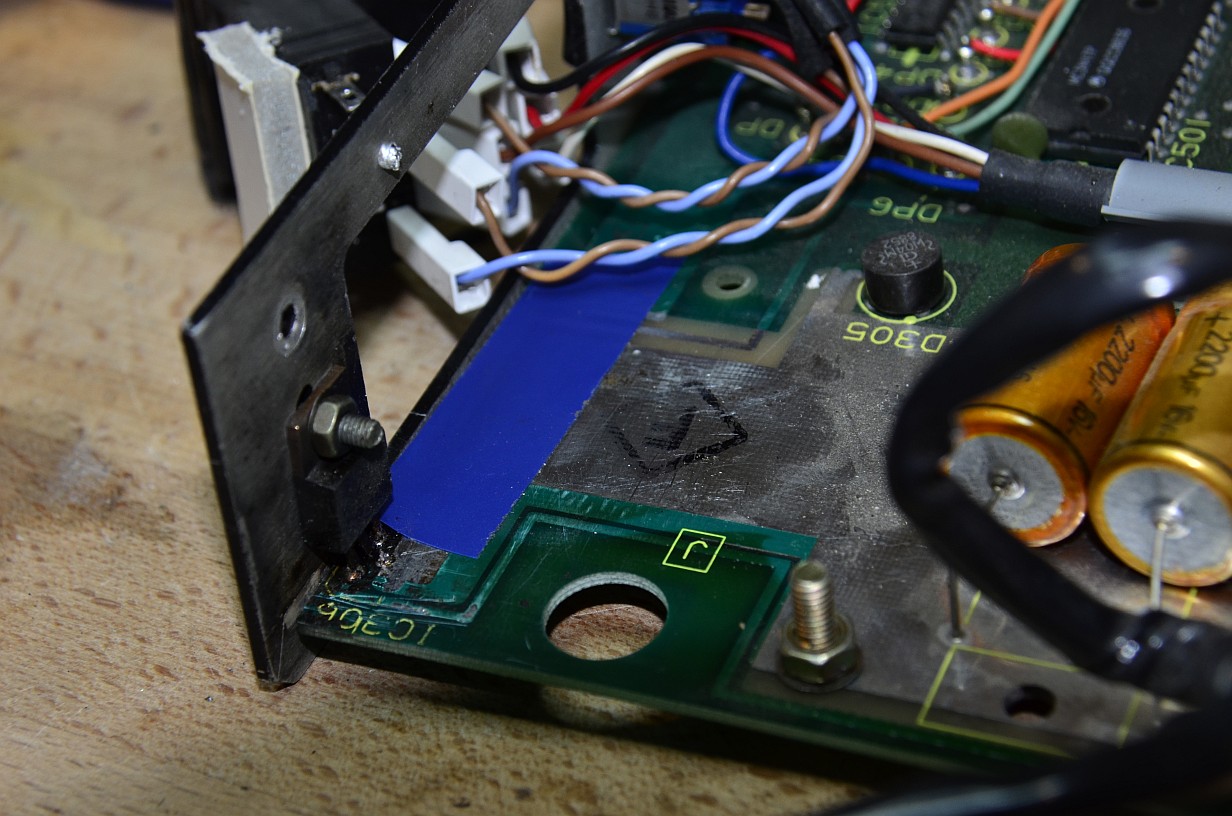

Leiterbahnabdeckung

Leiterbahnabdeckung

Unter dem Filter verläuft eine Leiterbahn zu dem auf der Rückwand verschraubten Spannungsregler. Diese sollte zusätzlich mit geeignetem Isolierband abgedeckt werden, damit das Metallgehäuse des neuen Filters nicht den Lötstoplack durchscheuern kann.

Der neue Filter wird mit kleinen selbstschneidenden Schrauben (2.5mm Senkkopf) an der Rückwand befestigt.
Dafür ist genau noch Platz ...

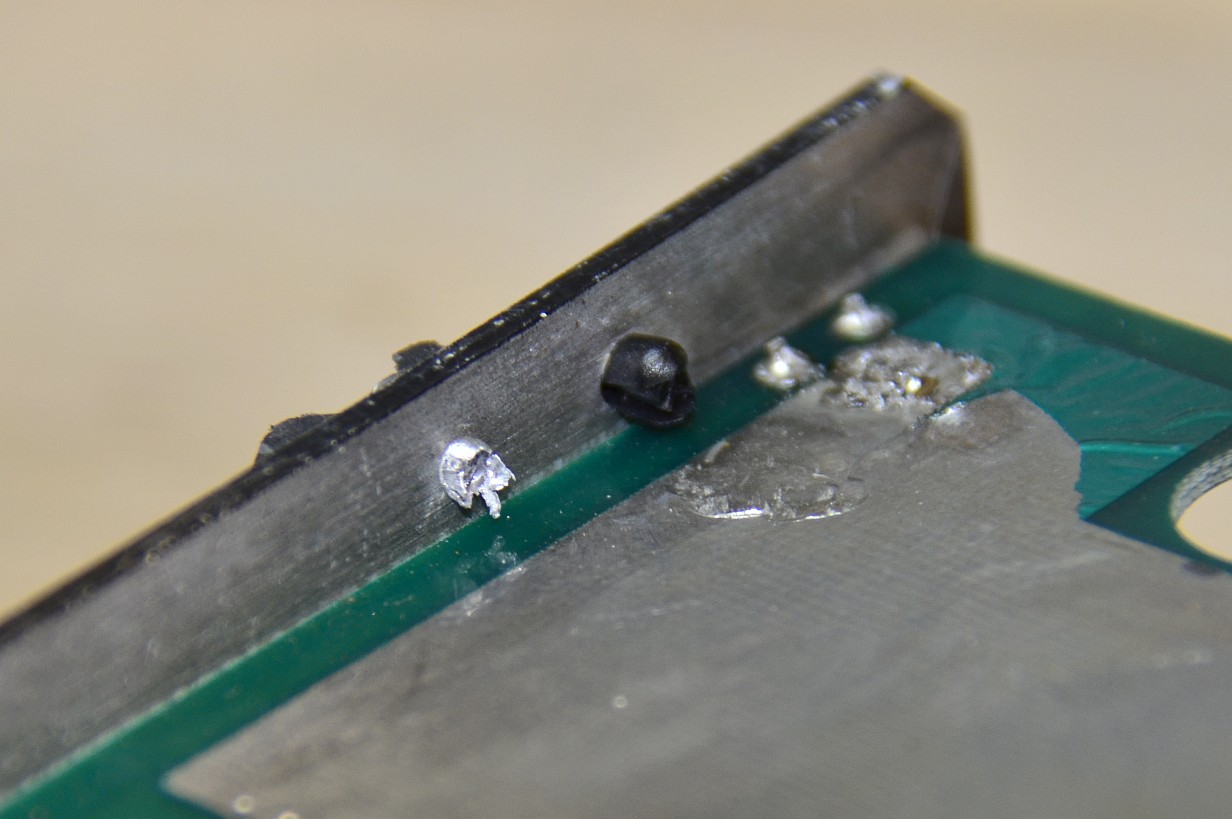

Verschraubung

Verschraubung

Ein überstehender Metallkragen des neuen Filters muß möglicherweise gekürzt werden.

Unterhalb sollte der Gehäuseboden etwas ausgefräst werden (glasfaserverstärkt — Sauger!), damit die Rückwand anschießend wieder ganz in die Gehäuseschalen paßt.

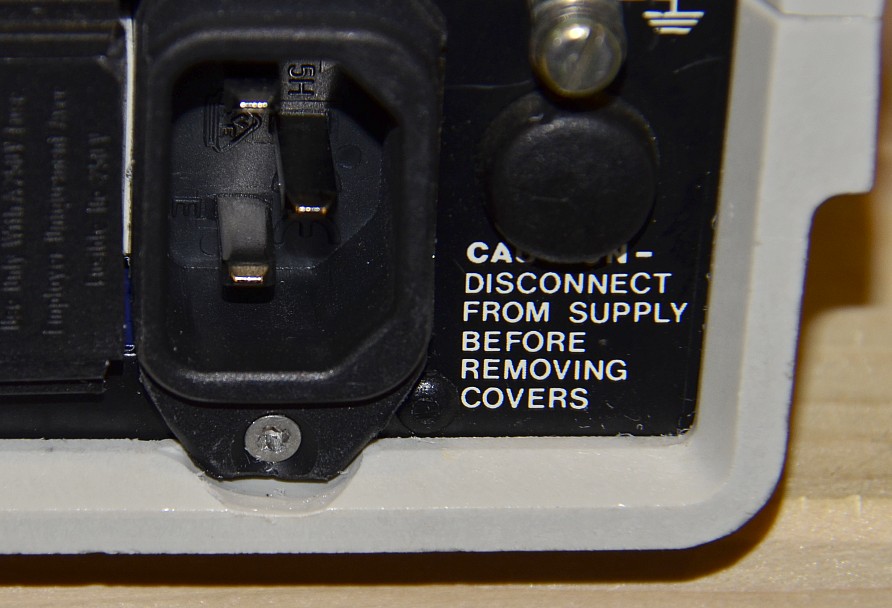

Ausnehmung im Gehäuseboden

Ausnehmung im Gehäuseboden

Vor dem endgütigen Einbau wird der Spannungswähler mit dem neuen Filter mittels dickem doppelseitigem Montageklebeband so verklebt, dass die Arretierungsnasen wieder mit genügendem Druck einrasten (eventuell sind 2 Lagen Klebeband notwendig).

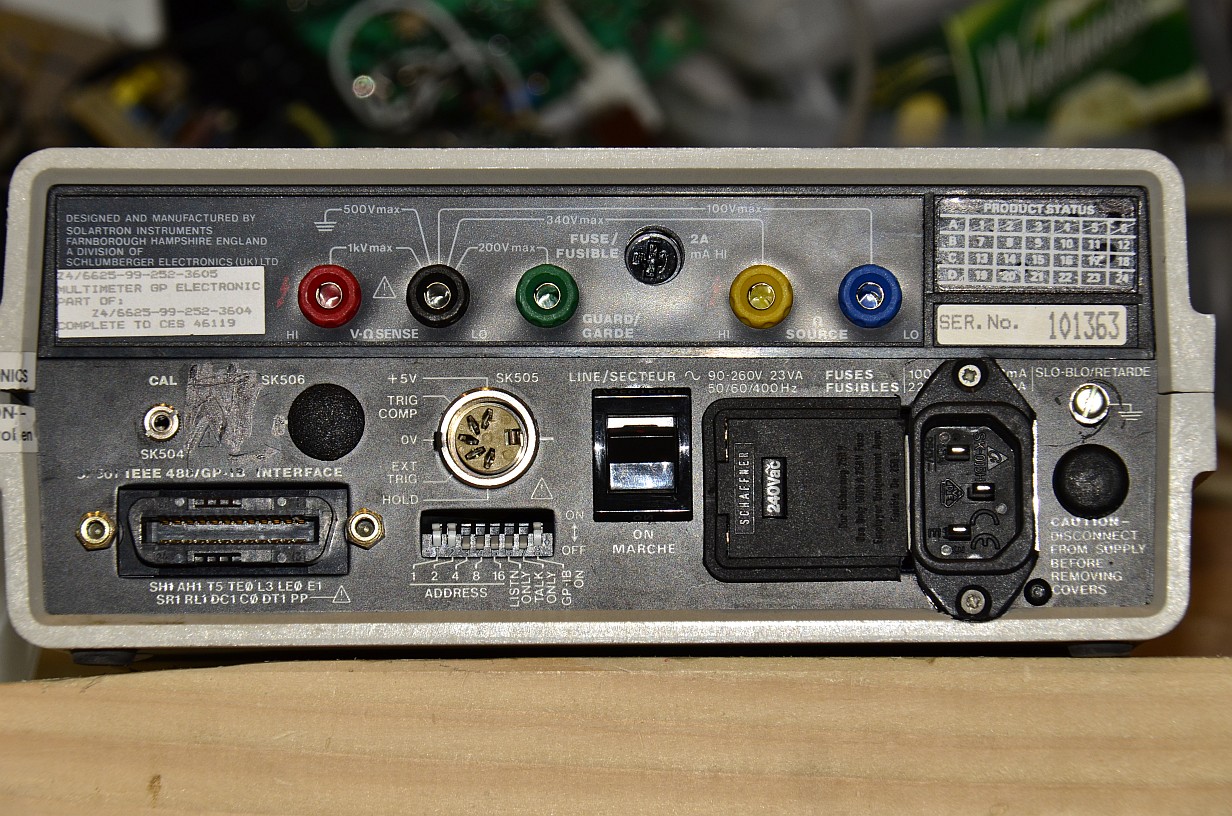

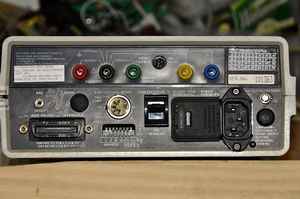

Endresultat

Endresultat

Bei der Gelegenheit kann man auch gleich die alten gelben LED-Funzeln durch moderne weiße, helle LEDs ersetzen, was der Lesbarkeit der Anzeige sehr zugutekommt.

Aber das ist eine andere Anleitung ...

Neue Displaybeleuchtung

Neue Display-Beleuchtung
