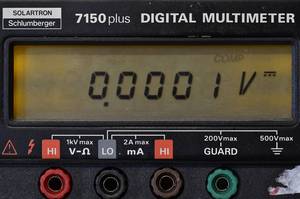

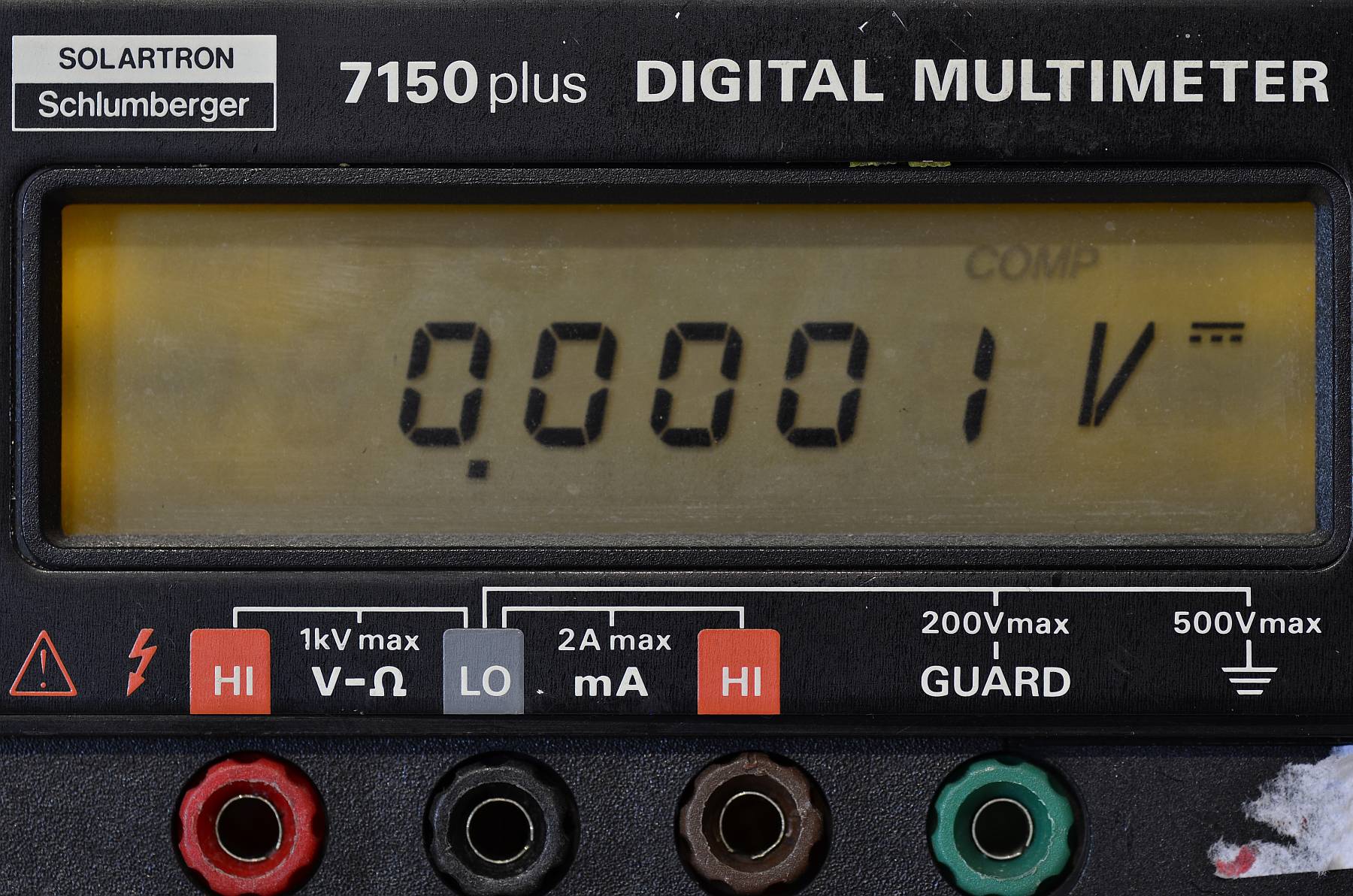

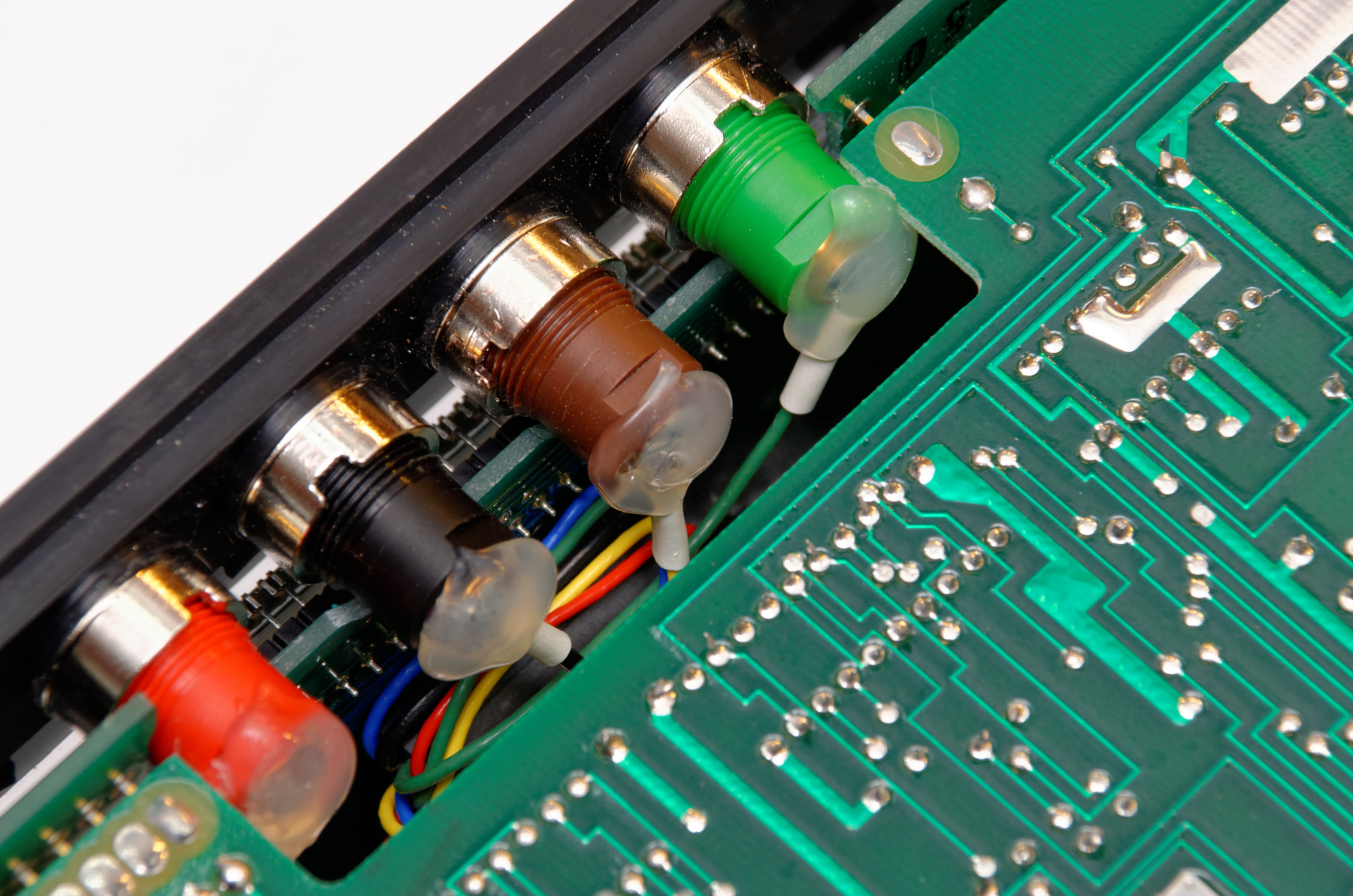

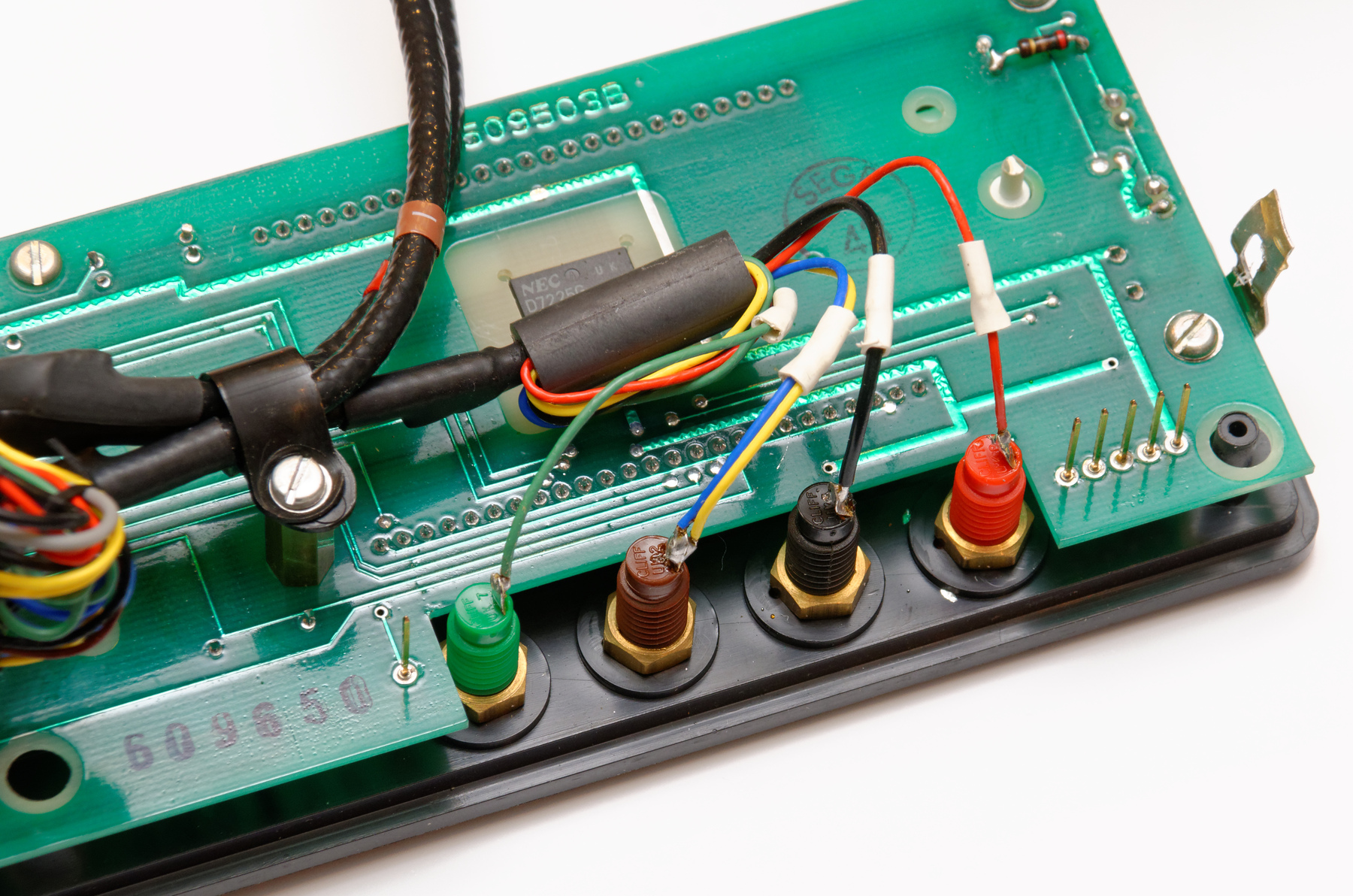

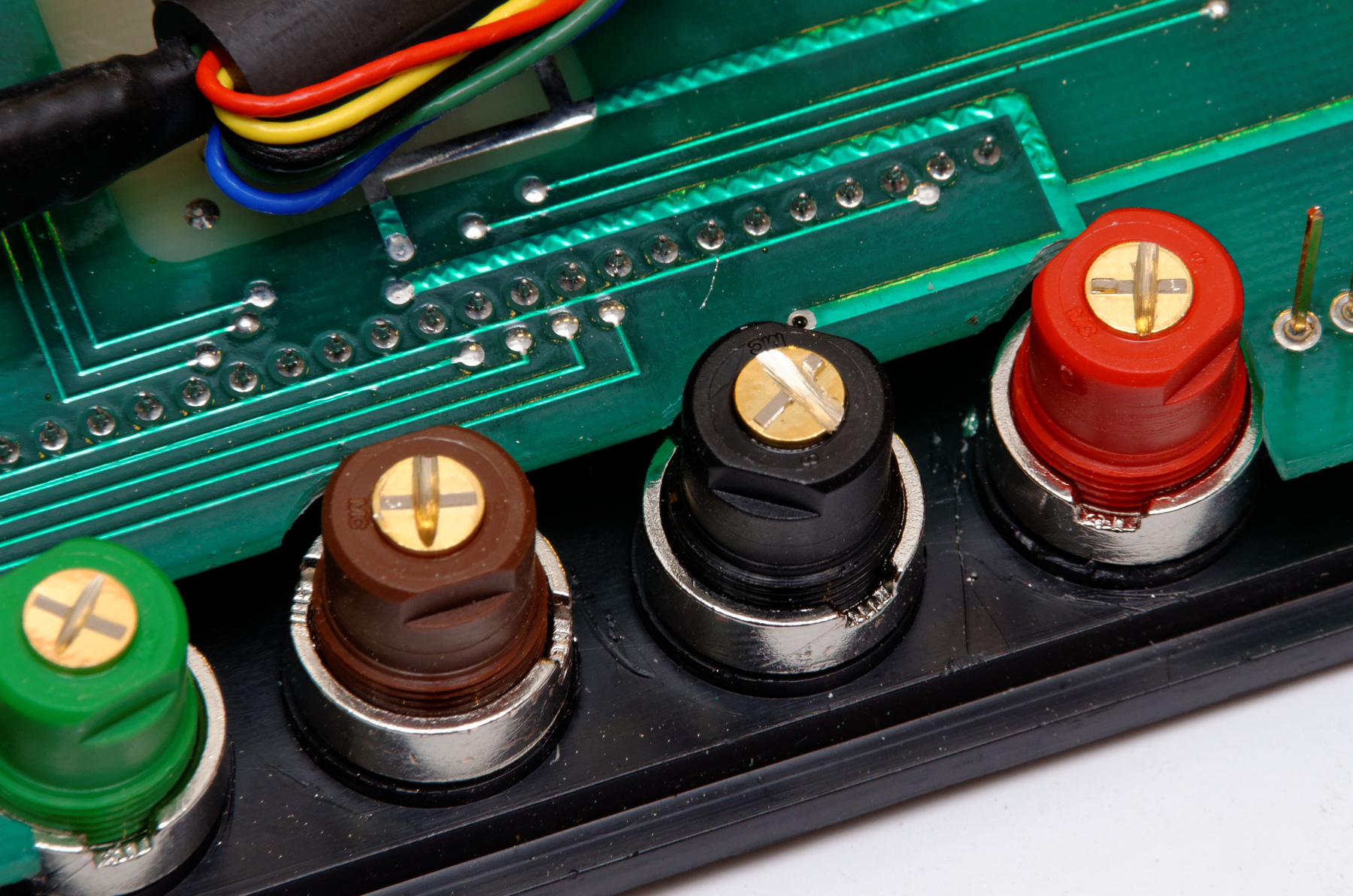

Solartron 7150 im Originalzustand

Originalzustand ...

Die Solartron/Schlumberger 7150 and 7150plus Multimeter sind noch mit simplen 4 mm Bananenbuchsen ausgestattet, was heute nicht mehr zeitgemäß ist – u.a. können keine Prüfspitzen mit Sicherheits-Meßkabeln angeschlossen werden.

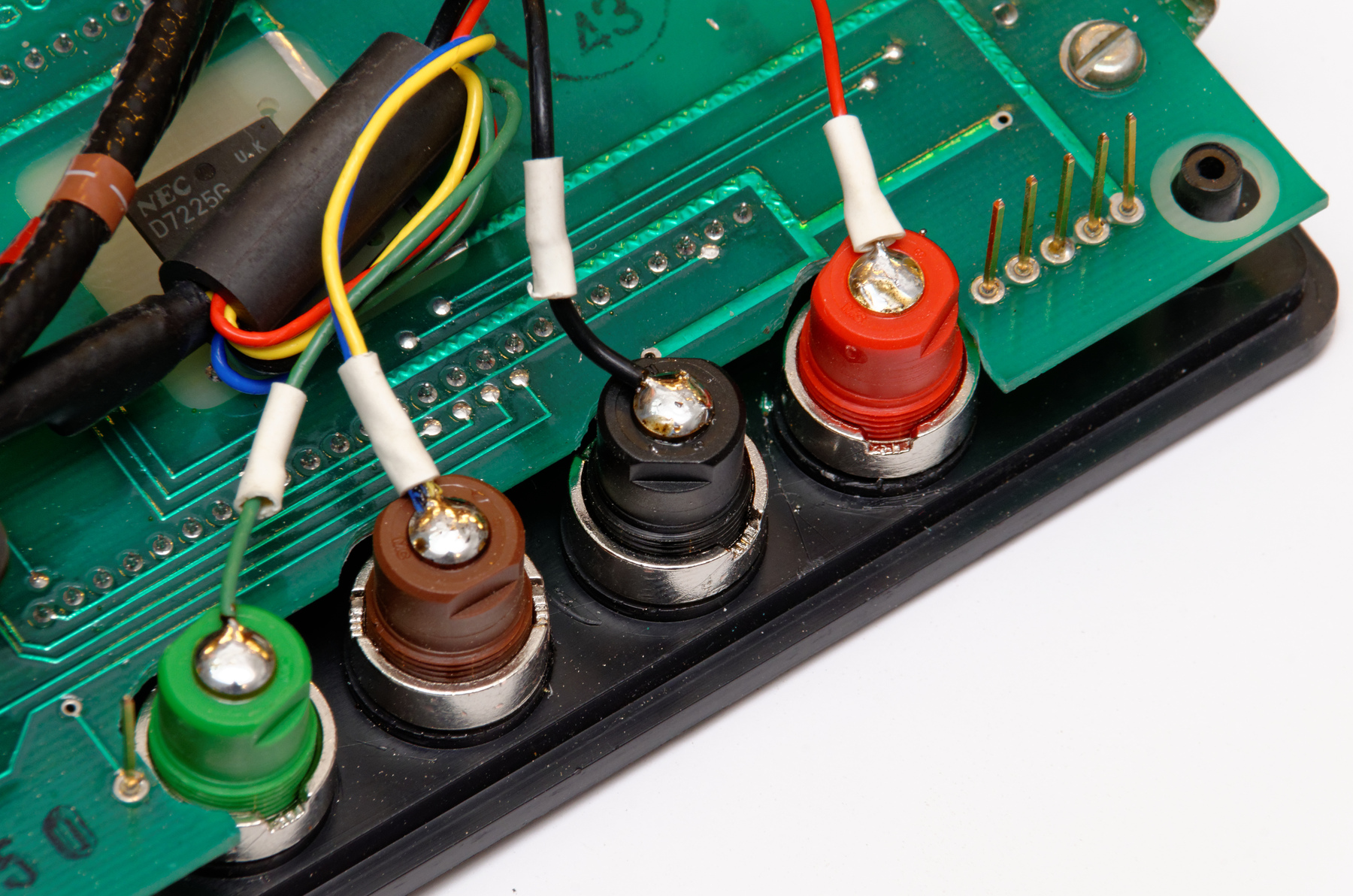

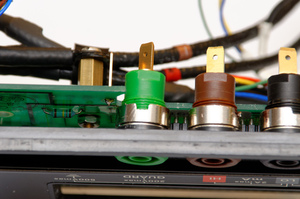

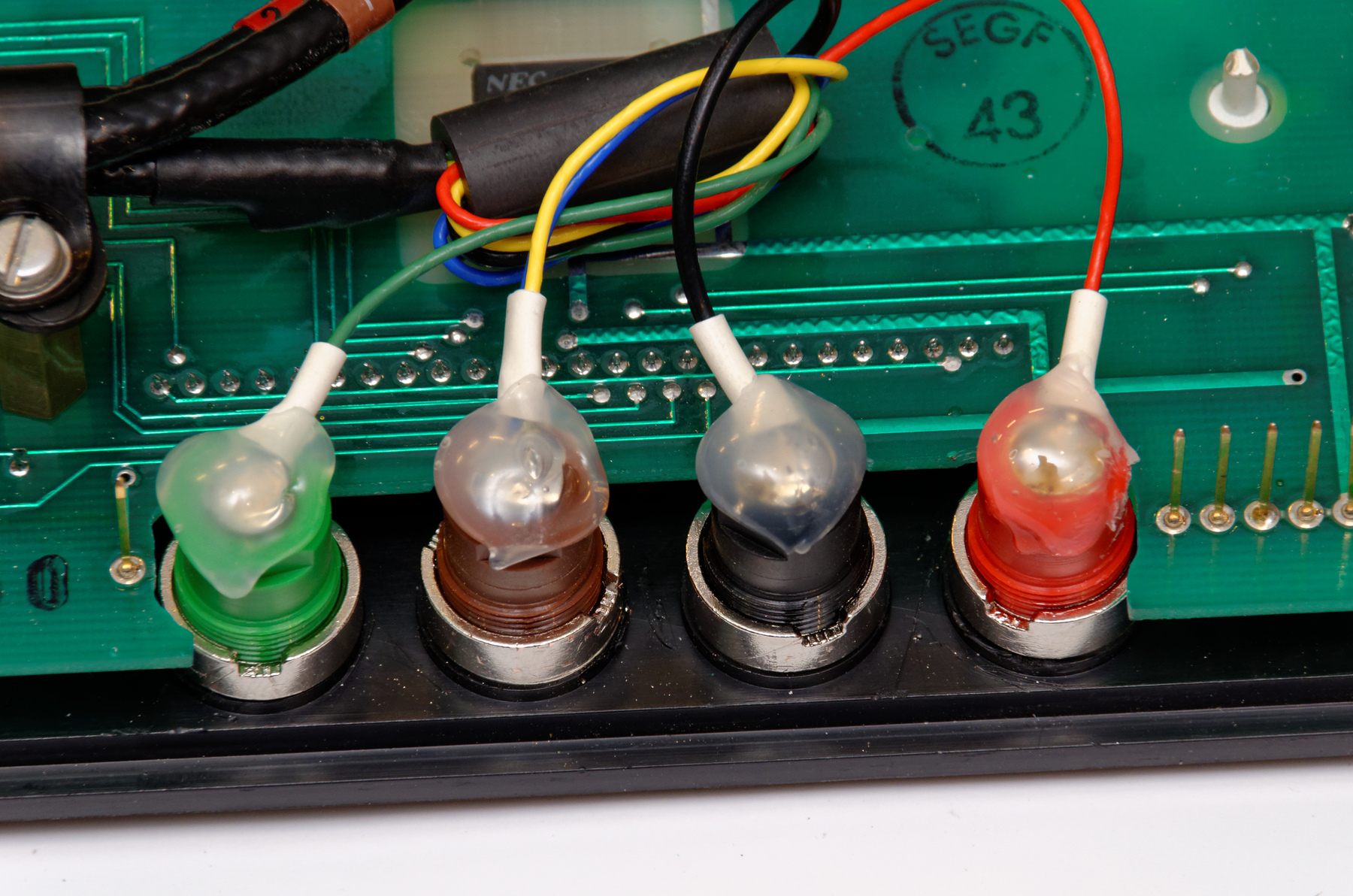

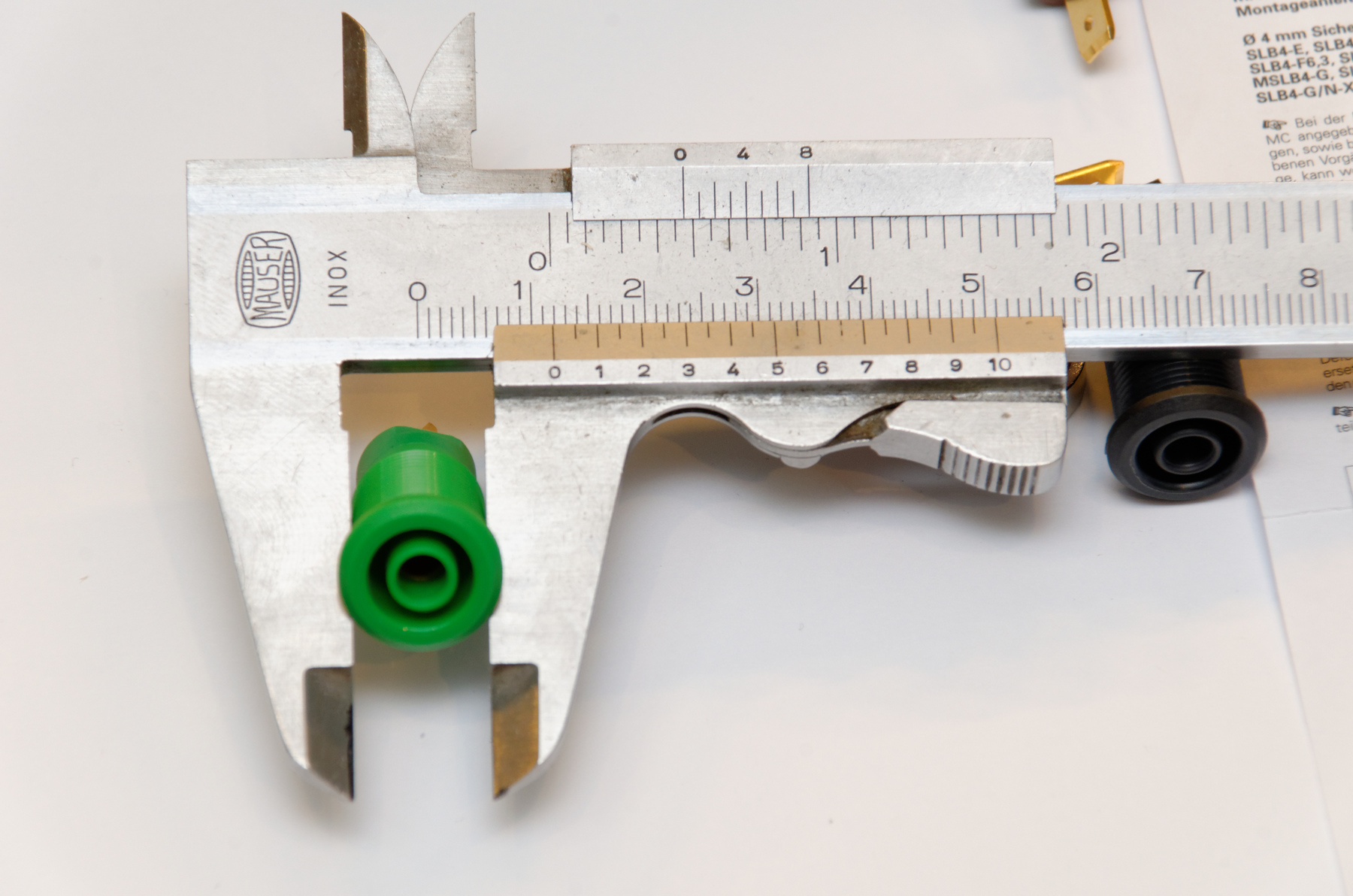

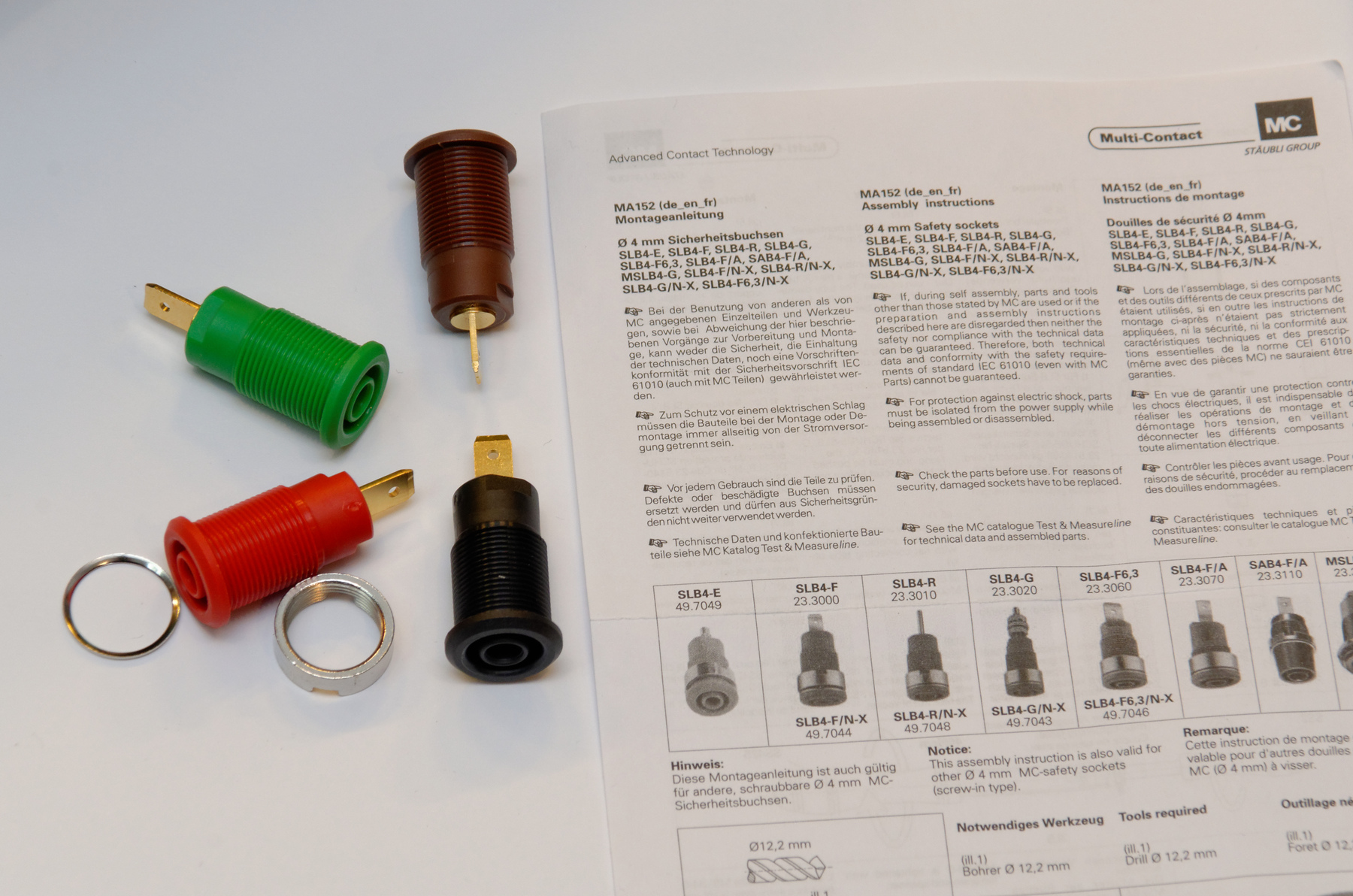

Die alten Buchsen lassen sich aber relativ leicht auf aktuelle MC MA152 Sicherheitsbuchsen umrüsten.

(Bilder zum Vergrößern anklicken)

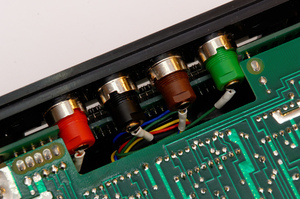

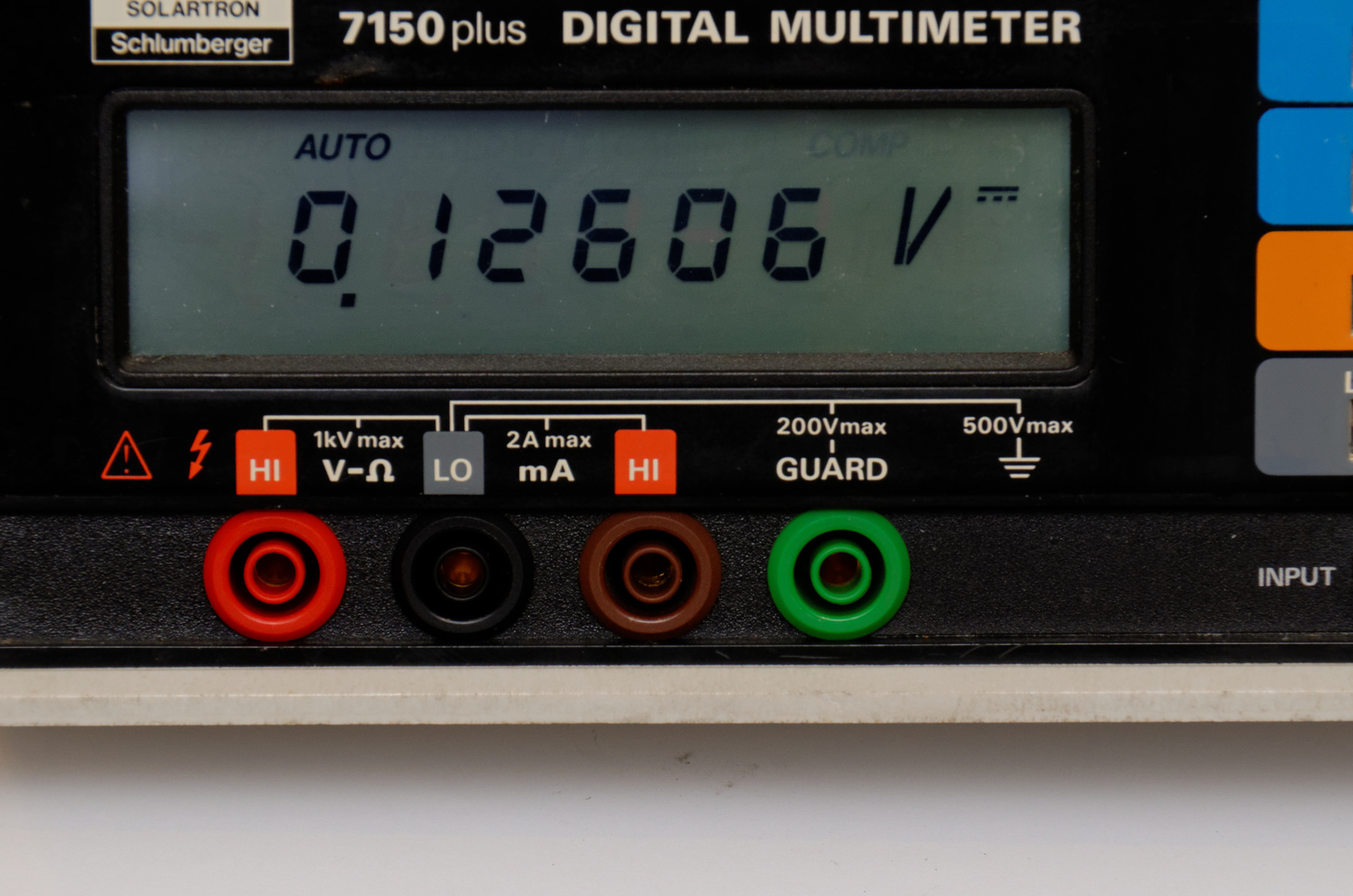

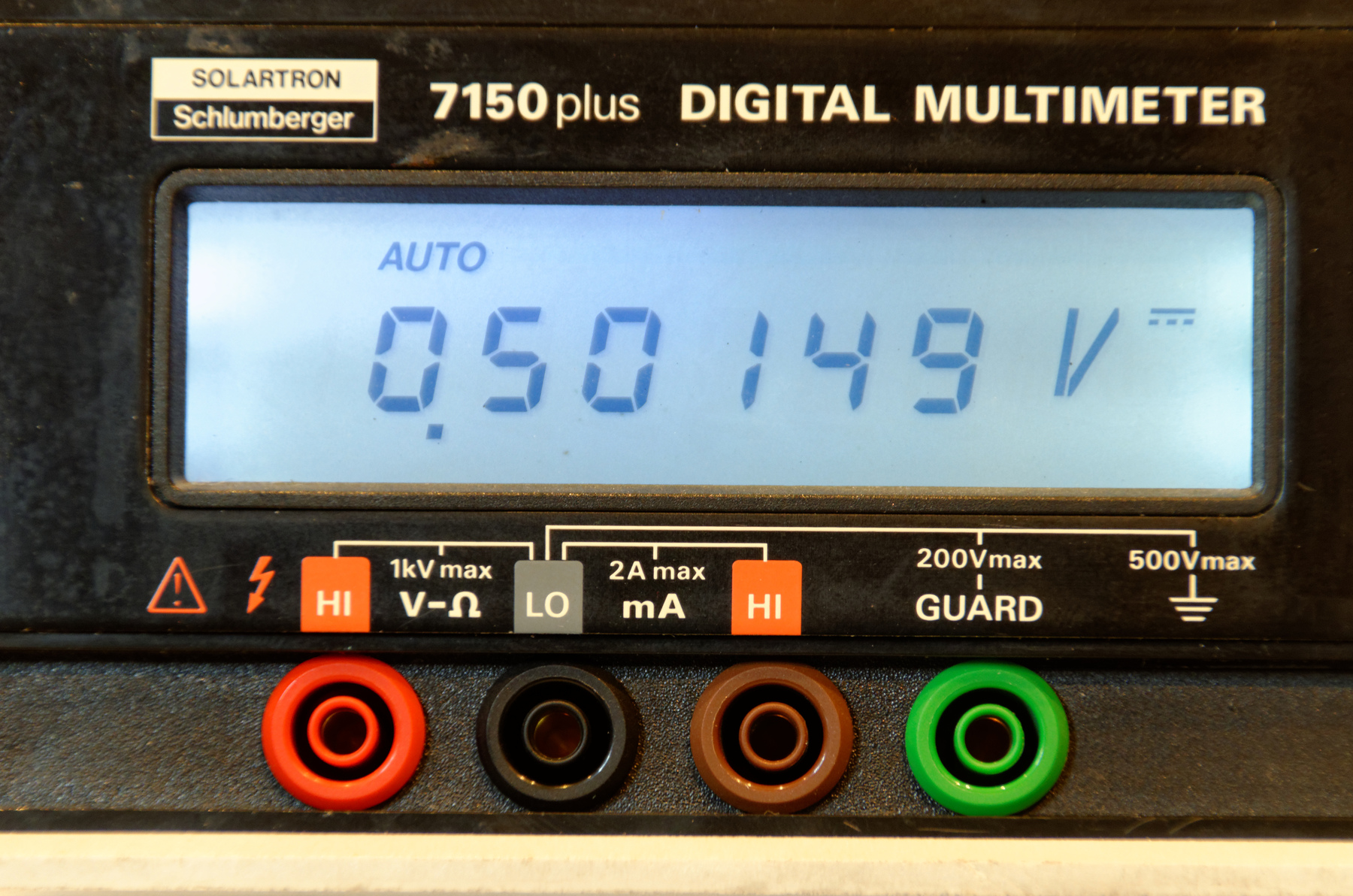

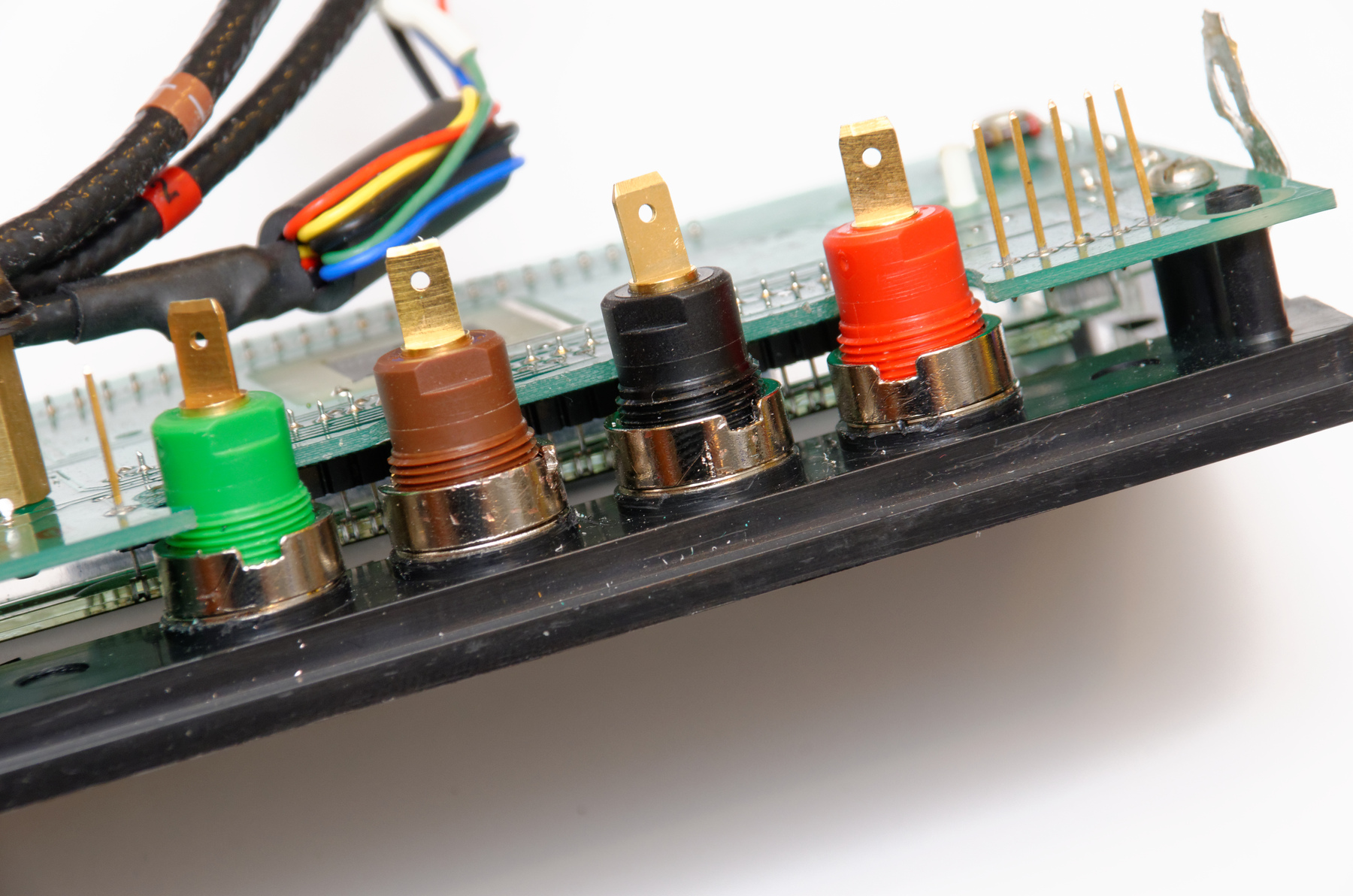

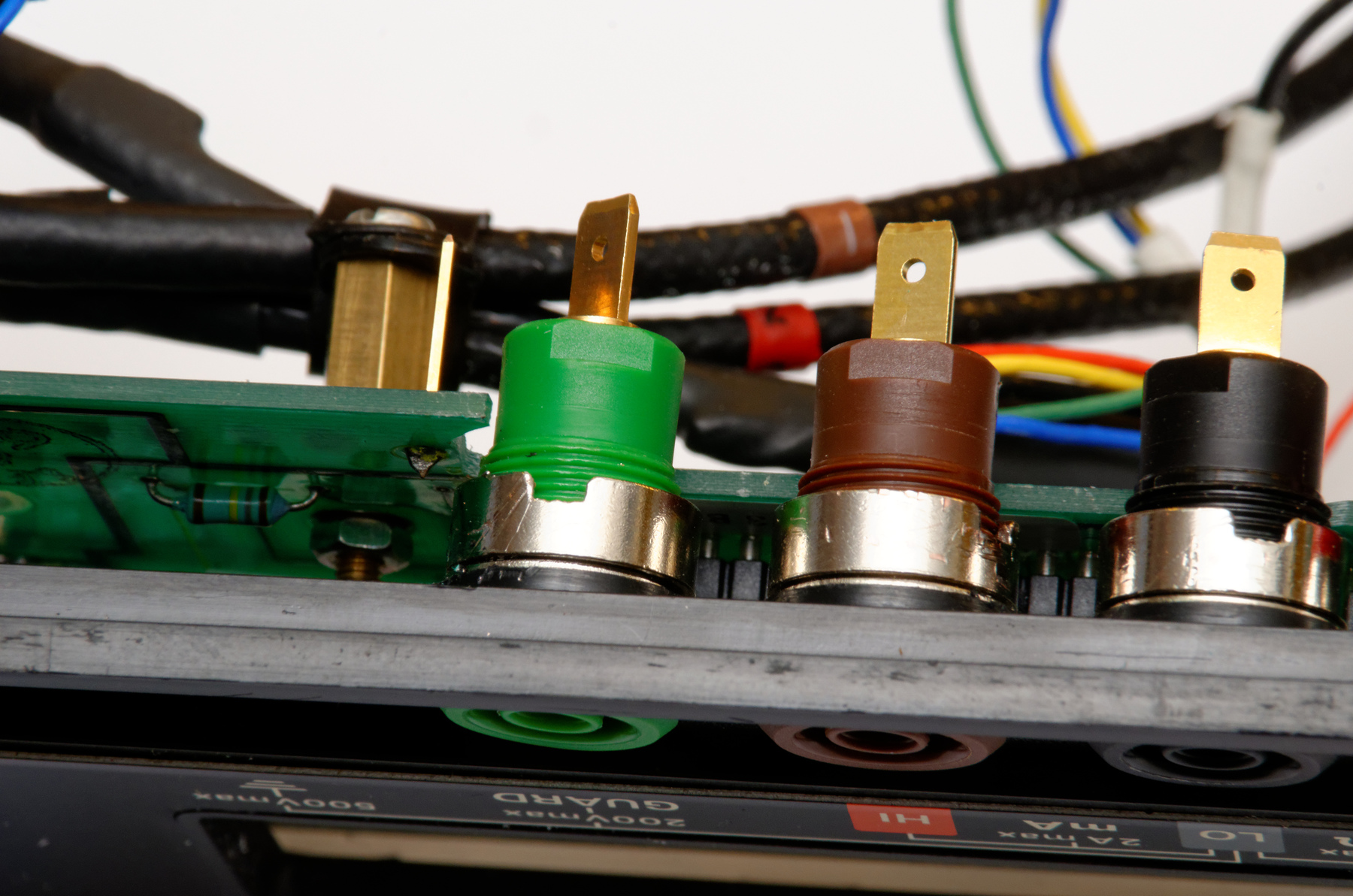

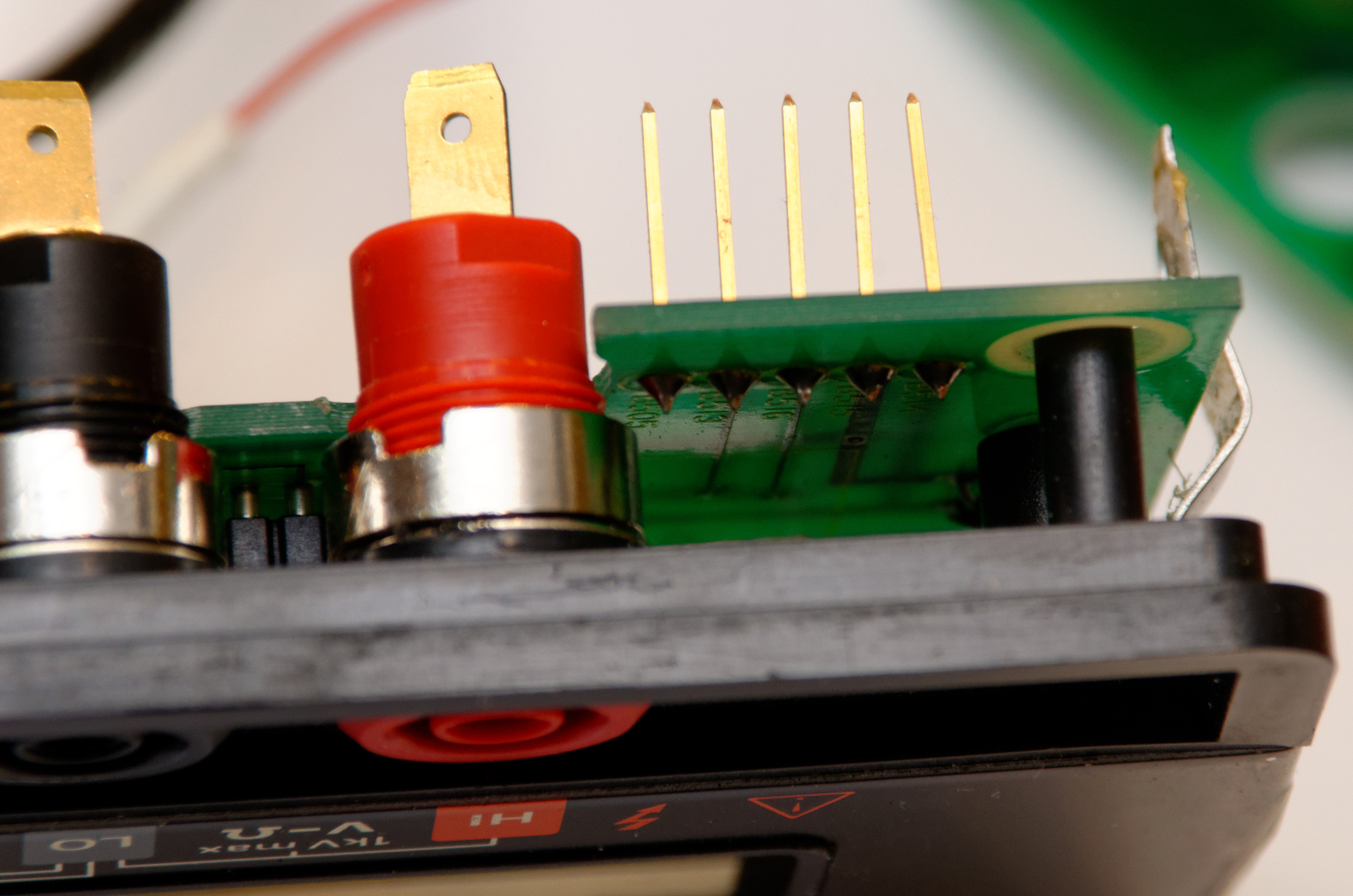

... und nach dem Umbau

Achtung: Diese Anleitung ist nur für Fachleute geeignet. Bei unsachgemäßer Arbeit an den Netzspannung führenden Teilen besteht Lebensgefahr durch Stromschlag sowie möglicherweise Brandgefahr.
Selbstverständlich darf nur am völlig vom Netz getrennten Gerät gearbeitet werden!

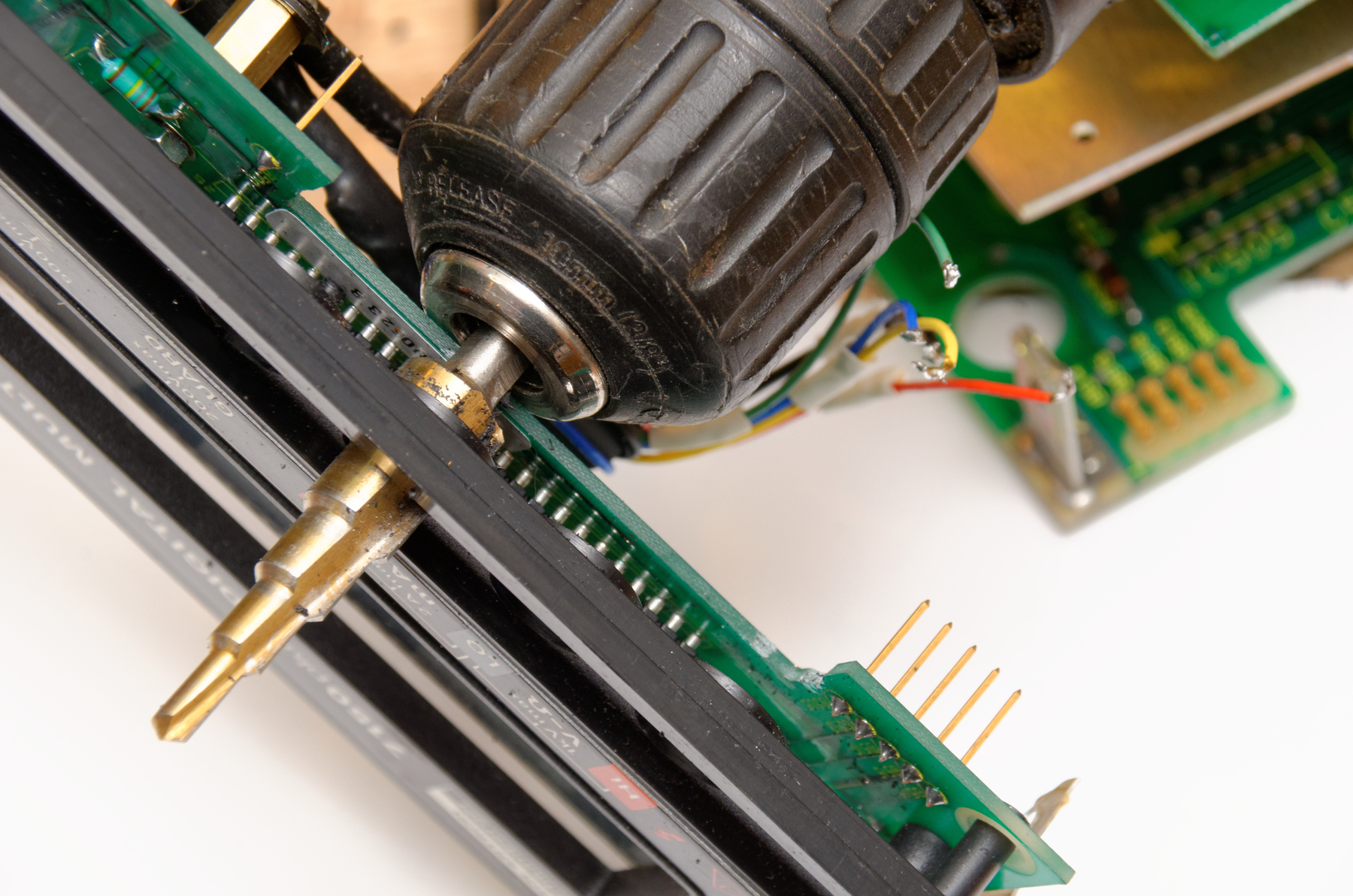

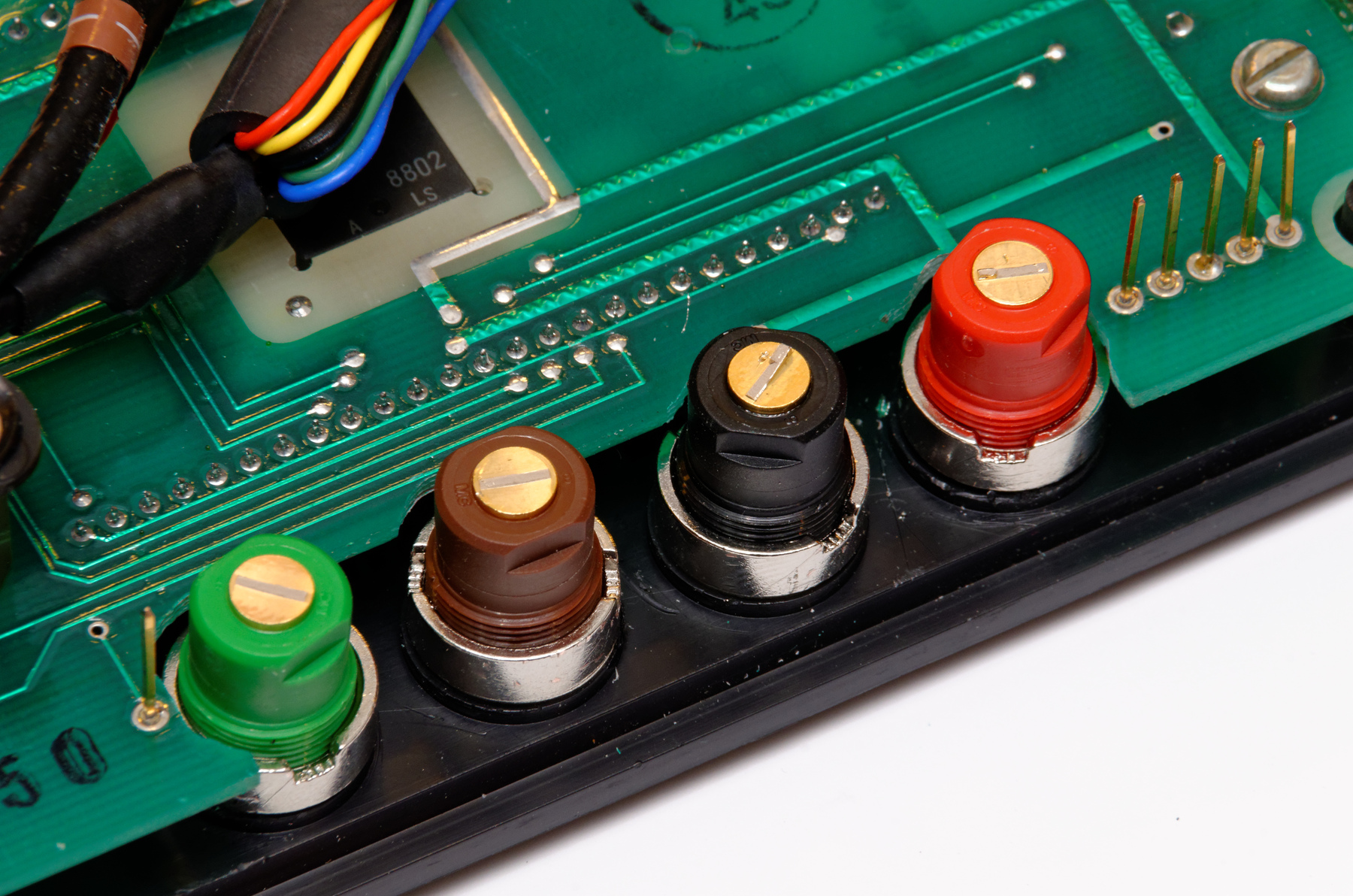

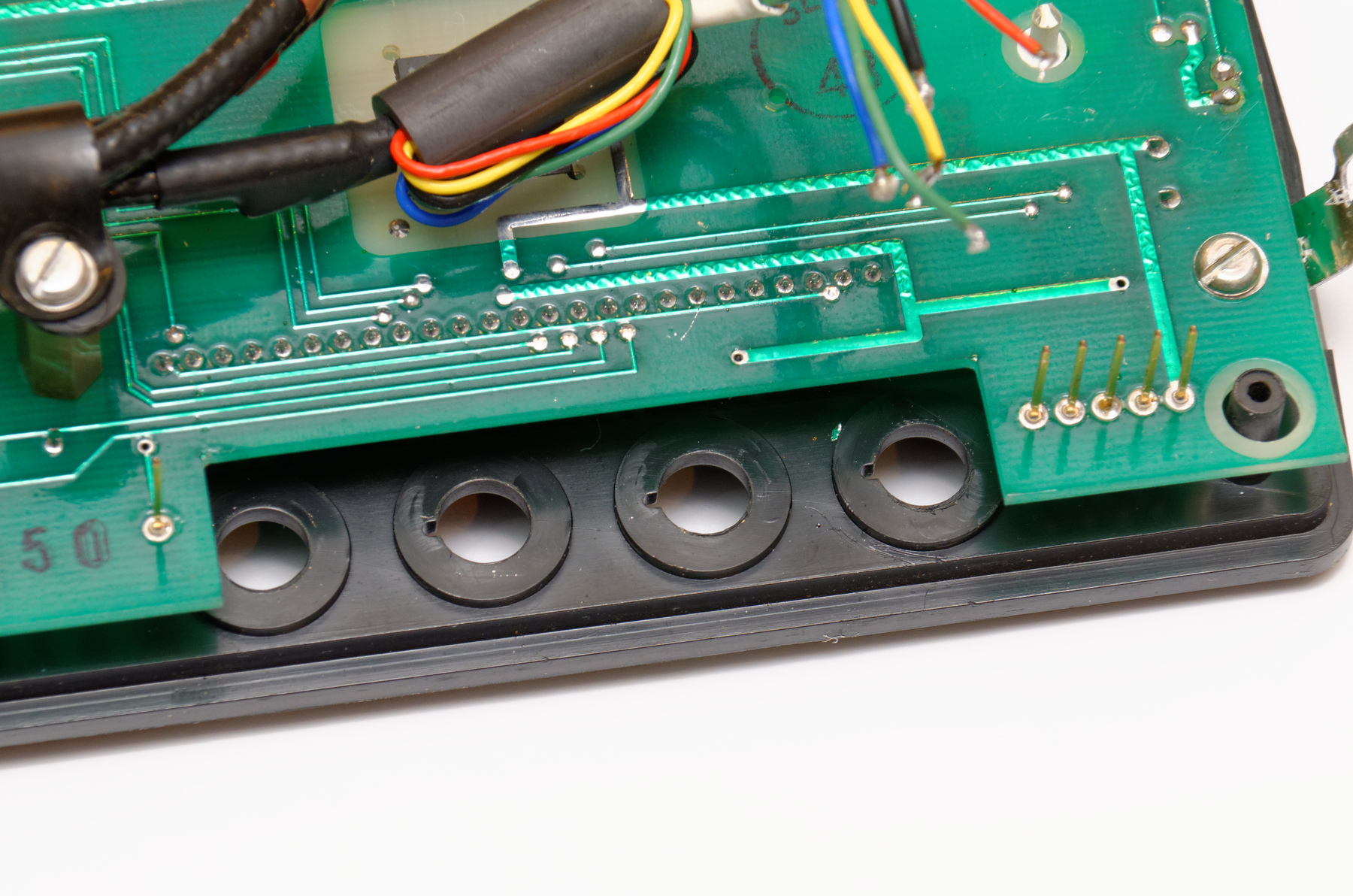

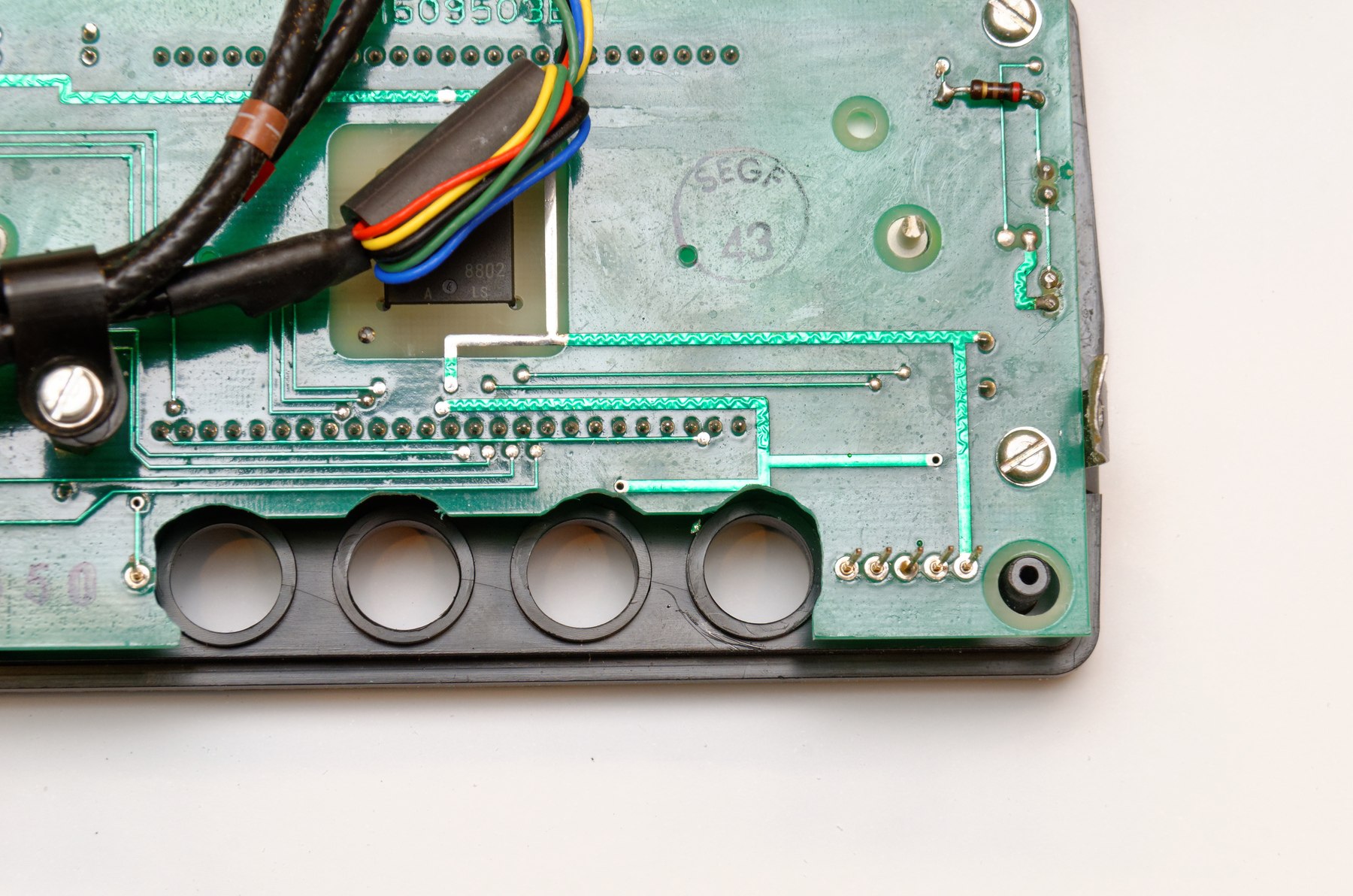

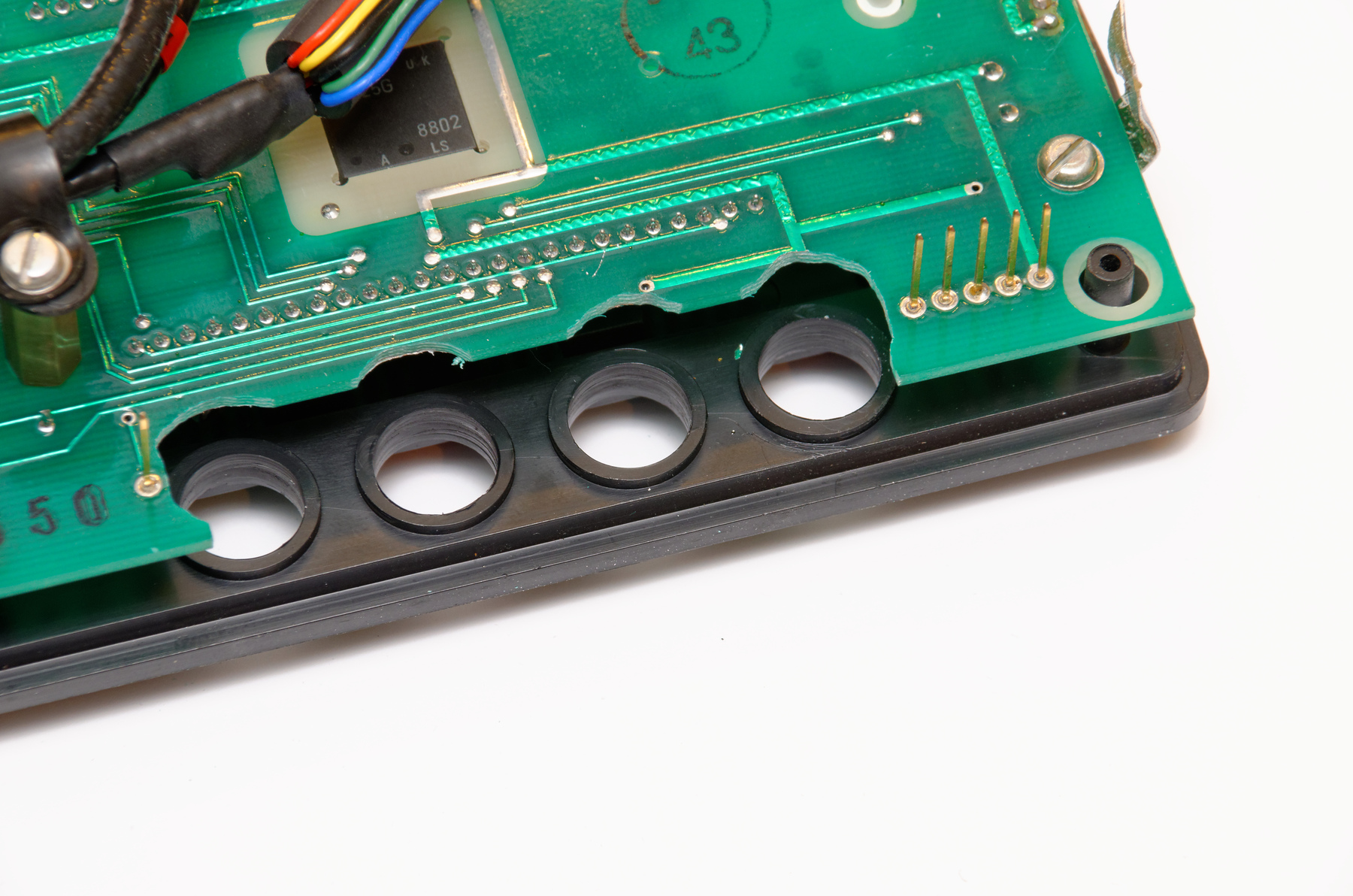

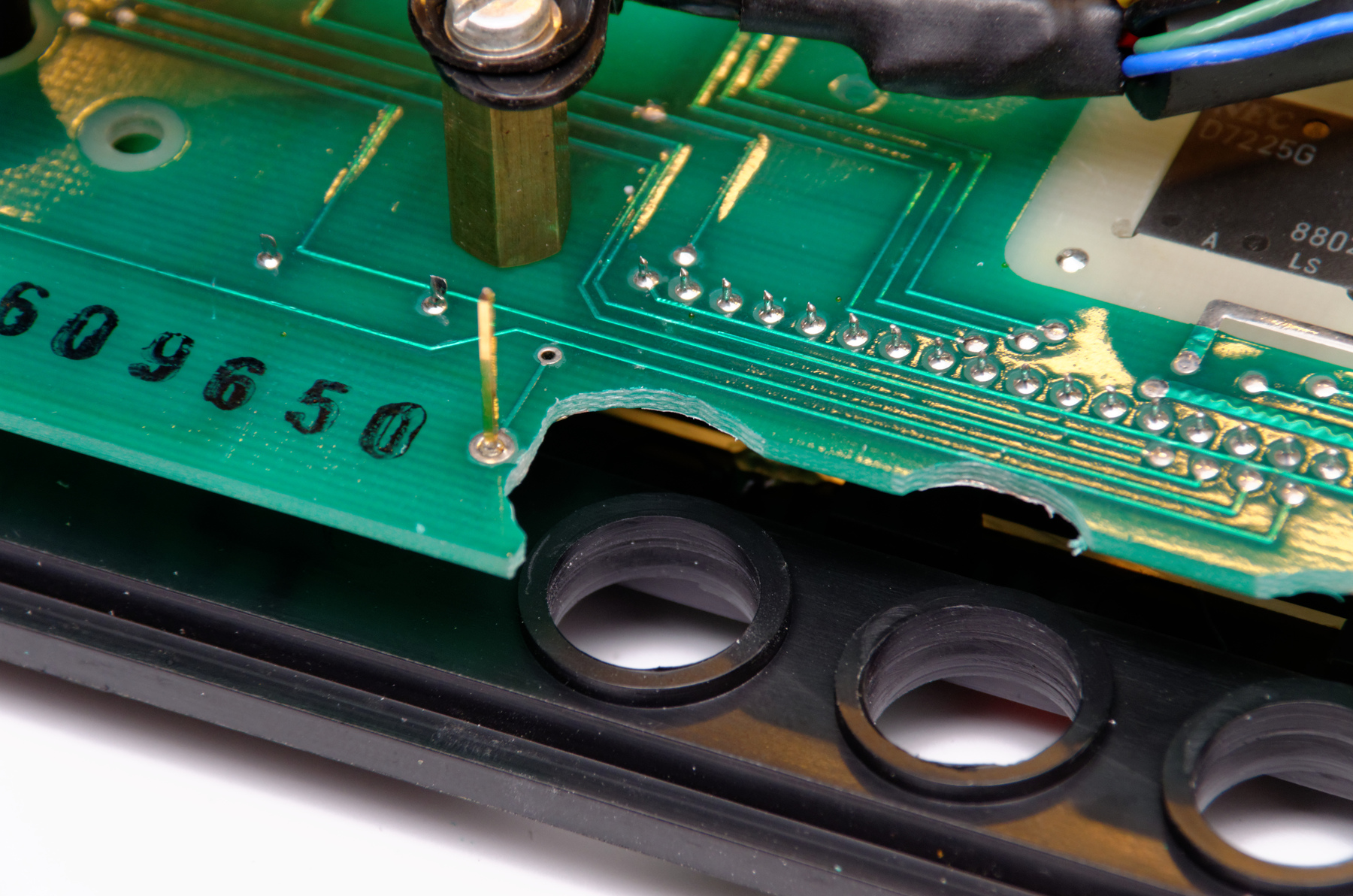

Vorarbeiten: Gehäuse öffnen, Analogplatine nach oben klappen, 2 Schrauben am Transformator lösen, Digitalplatine mit Display und Rückwand aus der Gehäuseunterschale nehmen. Halteschraube am Display lösen und vom Digitalteil abziehen (Eingangsbuchsen bleiben mit dem Analogteil verbunden).
