7A11 Verstärker-Einschub mit FET-Tastkopf
7A11 in einem Tektronix 7613 Speicheroszilloskop
(Bilder zum Vergrößern anklicken)
Der Tektronix 7A11 ist ein einkanaliger Vertikalverstärker-Einschub mit 150 MHz Bandbreite und eingebautem FET-Tastkopf für die Oszilloskope der 7000er Serie. Der 7A11 kam bereits 1968 auf den Markt.
Links

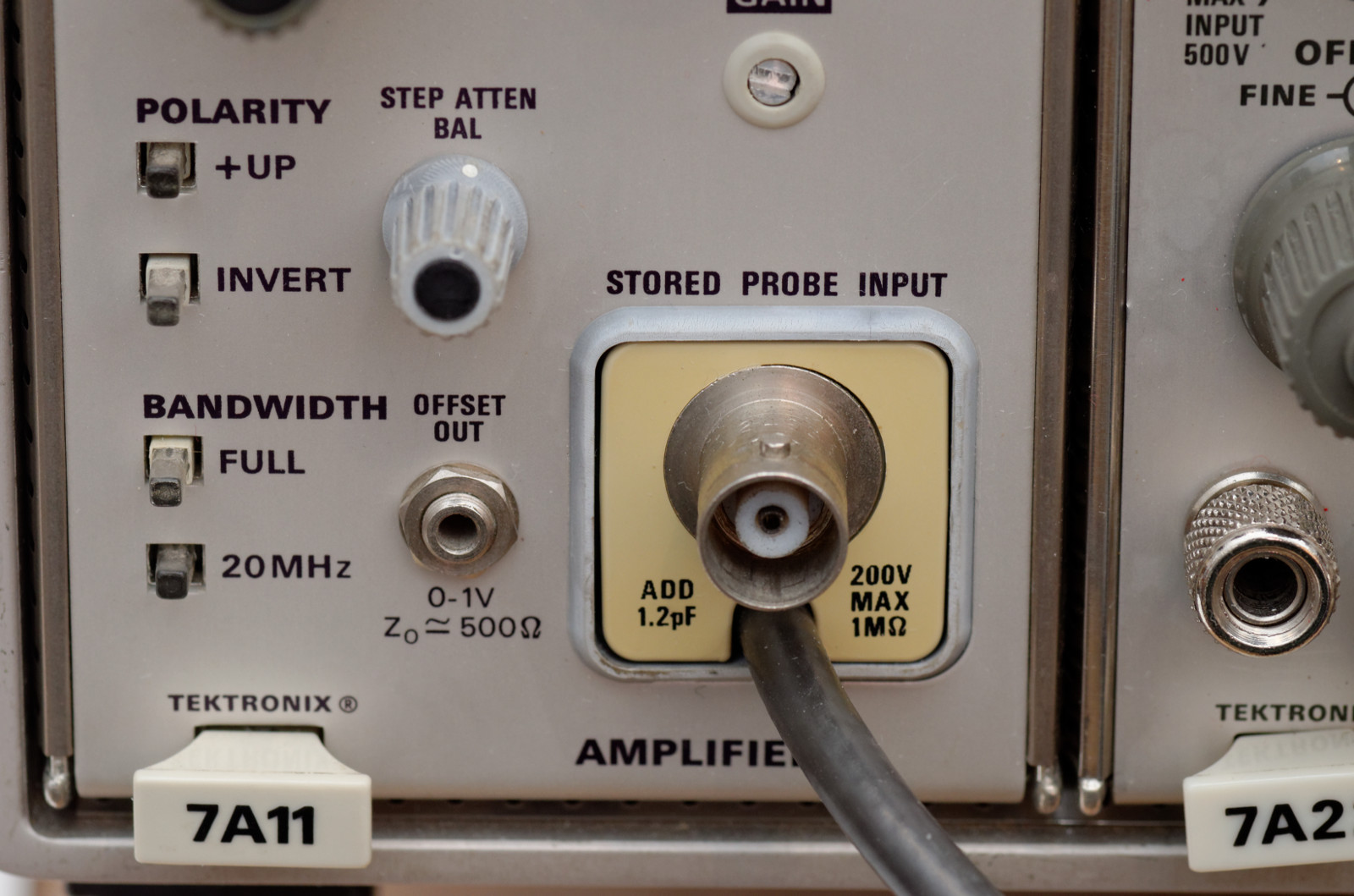

Dieser Vertikaleinschub ist insofern einzigartig, als er einen fest angeschlossenen Tastkopf beinhaltet, der normalerweise im Gehäuse untergebracht und an einer BNC-Eingangsbuchse angeschlossen ist. Diese kann man herausnehmen und das Kabel des Tastkopfes abrollen.
Im Tastkopf selbst sind zwei Relais untergebracht, welche die Eingangsabschwächer umschalten. Deren Bereiche sieht man deutlich am Bereichsumschalter, wo Offsetspannungsbereich und Eingangskapazität gekennzeichnet sind.
Etwas mühsam und gewöhnungsbedürftig ist die Einstellung «Step Atten Bal» auf minimalen Gleichspannungsoffset zwischen Normal- und Inversbetrieb bzw. zwischen den Eingangsspannungsstufen.
Ein Gleichspannungsoffset kann manuell mit einem Poti eingestellt werden, das einen eleganten Feintrieb bieet.
Reparatur
Symptom 1: Zwischen 50 mV/Div und 100 mV/Div wurde die Anzeige größer statt kleiner ... Ursache: «Steckendes» Relais im Tastkopf Behebung: sanfte Perkussion gefolgt von etlichen Schaltzyklen zur Kontaktgymnastik
Symptom 2: Dauernde Anzeige von «IDENTIFY» im Readout. Taste im Tastkopf ist OK (Durchgangsmessung). Ursache: Mikroschalter hinter dem Positionsregler hat in Ruhestellung keinen Kontakt. Behebung: Kontaktspray bekommt man in das Ding ja kaum hinein, daher habe ich stattdessen mit dem Labornetzgerät (Einstellung 20 V / 0,5 A) den Dreck auf den Kontakten elektrisch weggebrannt (Schalter einseitig abgesteckt!). Lange Untätigkeit führt eben zu Problemen ;-)

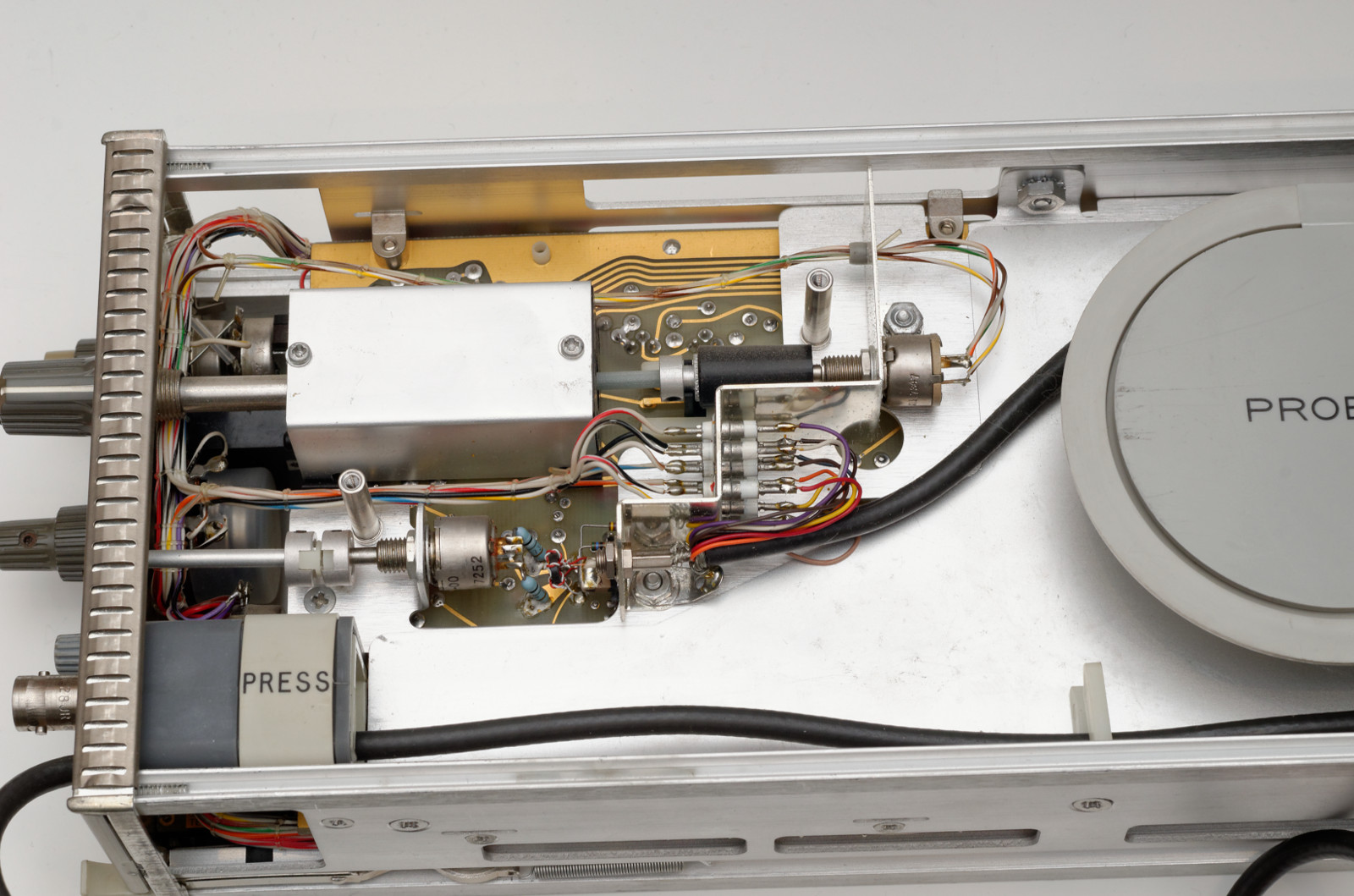

7A11, rechte Seite. Abdeckblech entfernt, Tastkopf ausgerollt.
Herausführung des Tastkopfkabels

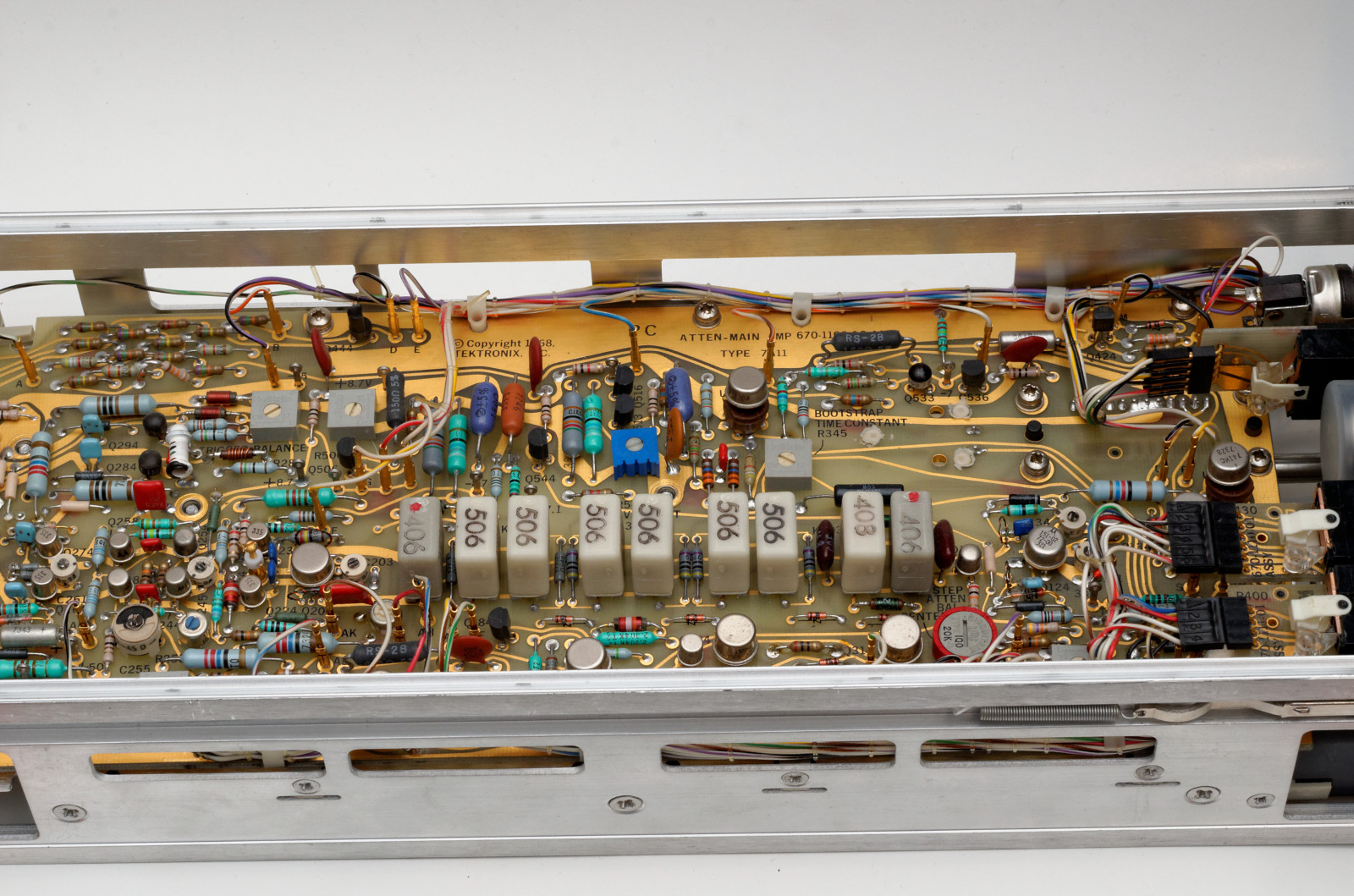

7A11, linke Seite. Relais-geschalteter Abschwächer.

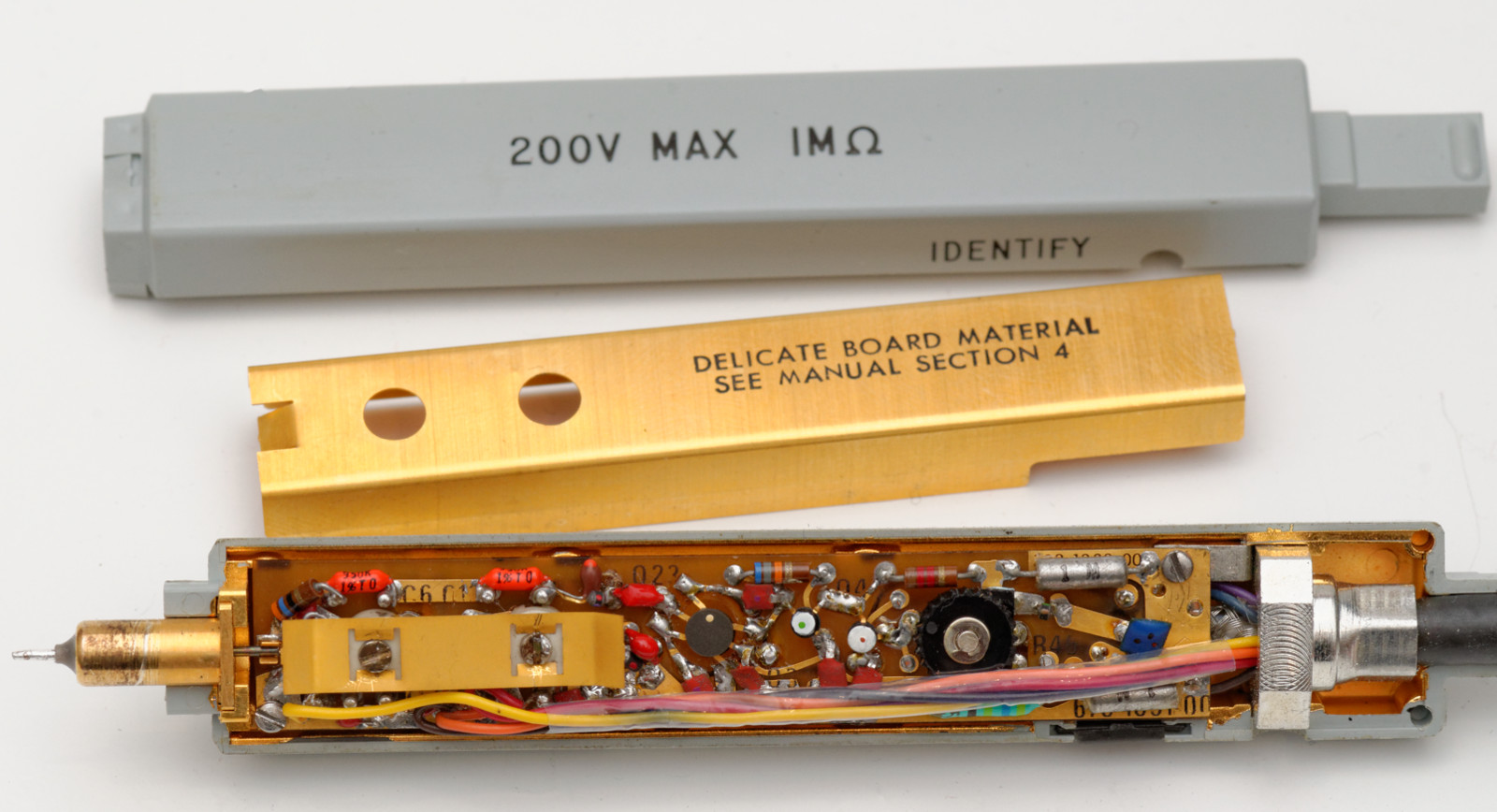

Innenansicht des Tastkopfes. In der Mitte ist der Doppel-FET sichtbar (SMD 1968!).

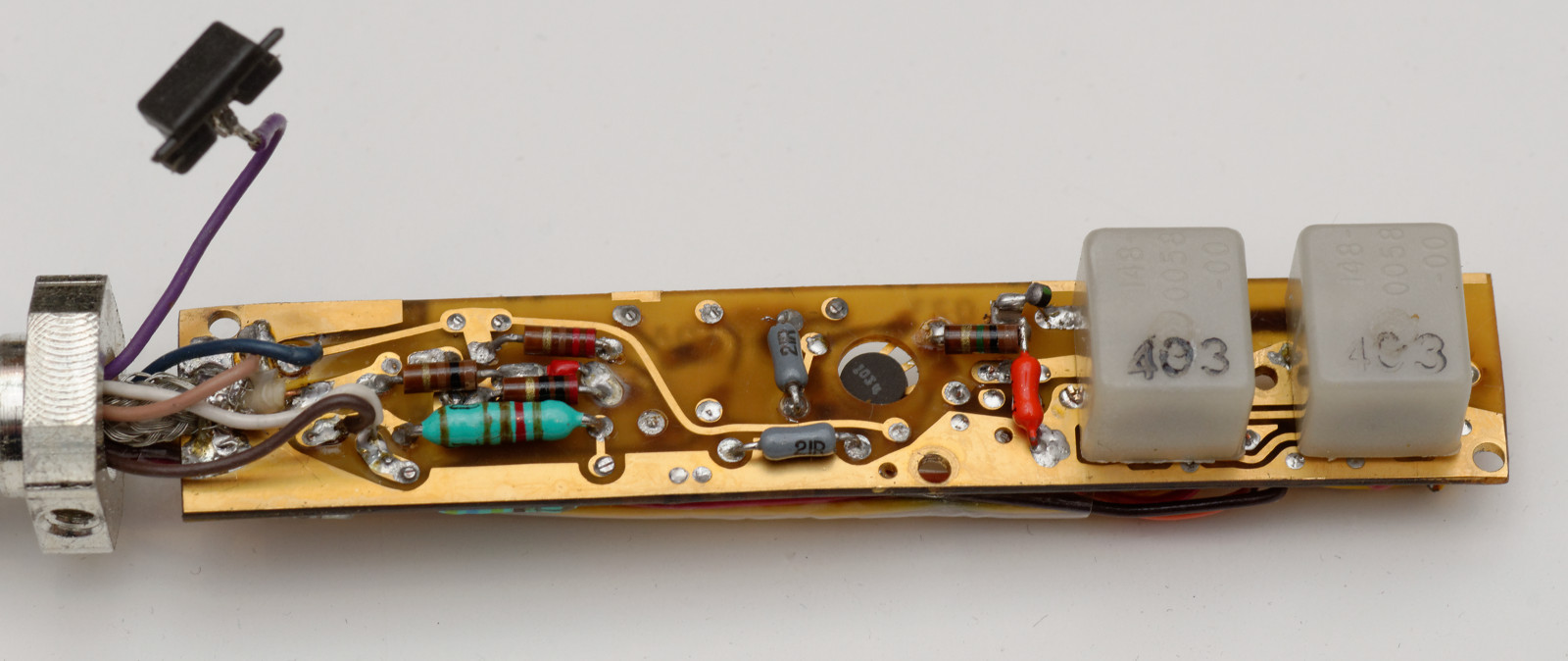

Innenansicht des Tastkopfes, Rückseite mit Abschwächer-Relais
