Tektronix 7A22 Differenzverstärker-Einschub
7A22 in einem Tektronix 7613 Speicheroszilloskop
(Bilder zum Vergrößern anklicken)
Der Tektronix 7A22 ist ein Differenzverstärker-Einschub für die Oszilloskope der 7000er Serie.
Links
Das bemerkenswerteste Feature am 7A22 ist der Eingangsspannungsbereich, der bis 10 μV/div hinunter reicht! Die Bandbreite beträgt dabei allerdings maximal 1 MHz, man kann die obere Grenzfrequenz in 3er-Schritten bis 100 Hz reduzieren, oder die untere Grenzfrequenz in 10er-Schritten von 0,1 Hz bis 10 kHz anheben.
Die Anwendungen sind also klar im niederfrequenten Bereich zu suchen, ob Audio, biophysikalische Signale oder ähnliches.
Ein Beispiel findet sich in Jim Williams' Application Note 124, wo in Anhang D ein Vergleich ähnlicher Geräte zu finden ist.
Signale

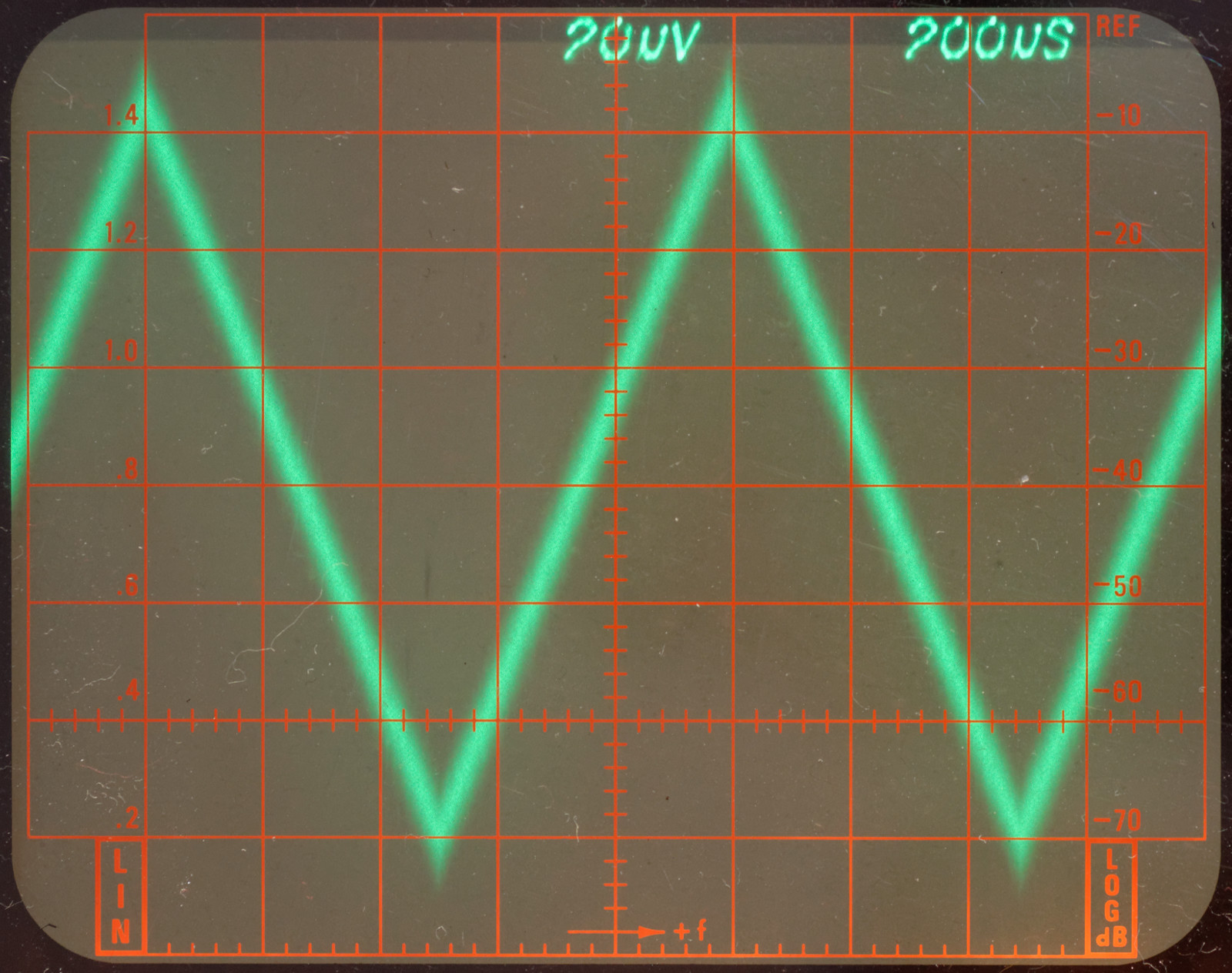

Dreieck, 1 kHz, 0,15 mVss bei fo = 1 MHz

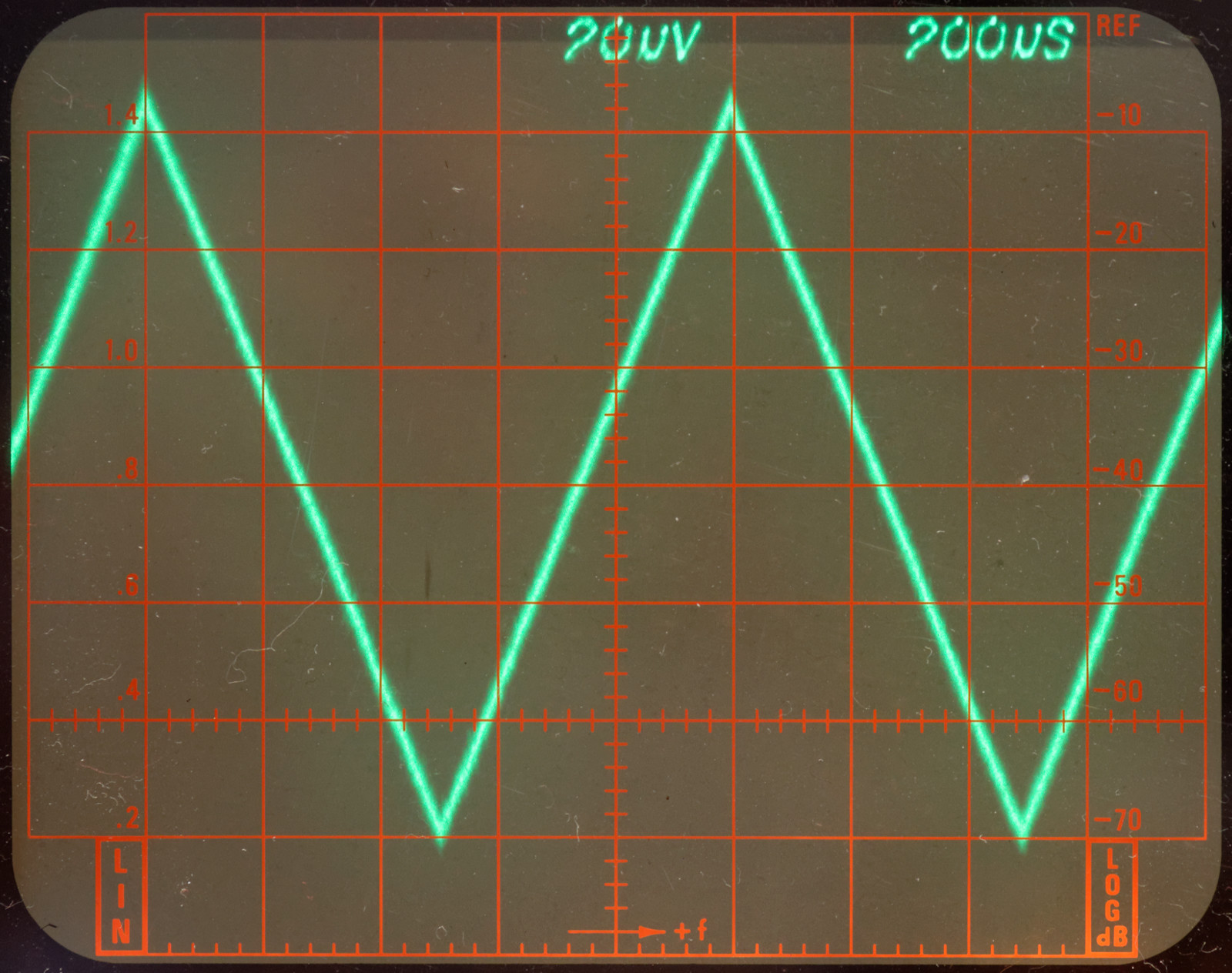

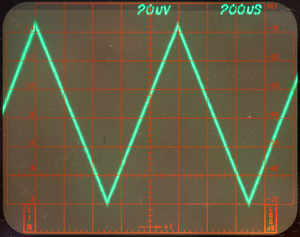

Dreieck, 1 kHz, 0,15 mVss bei fo = 100 kHz

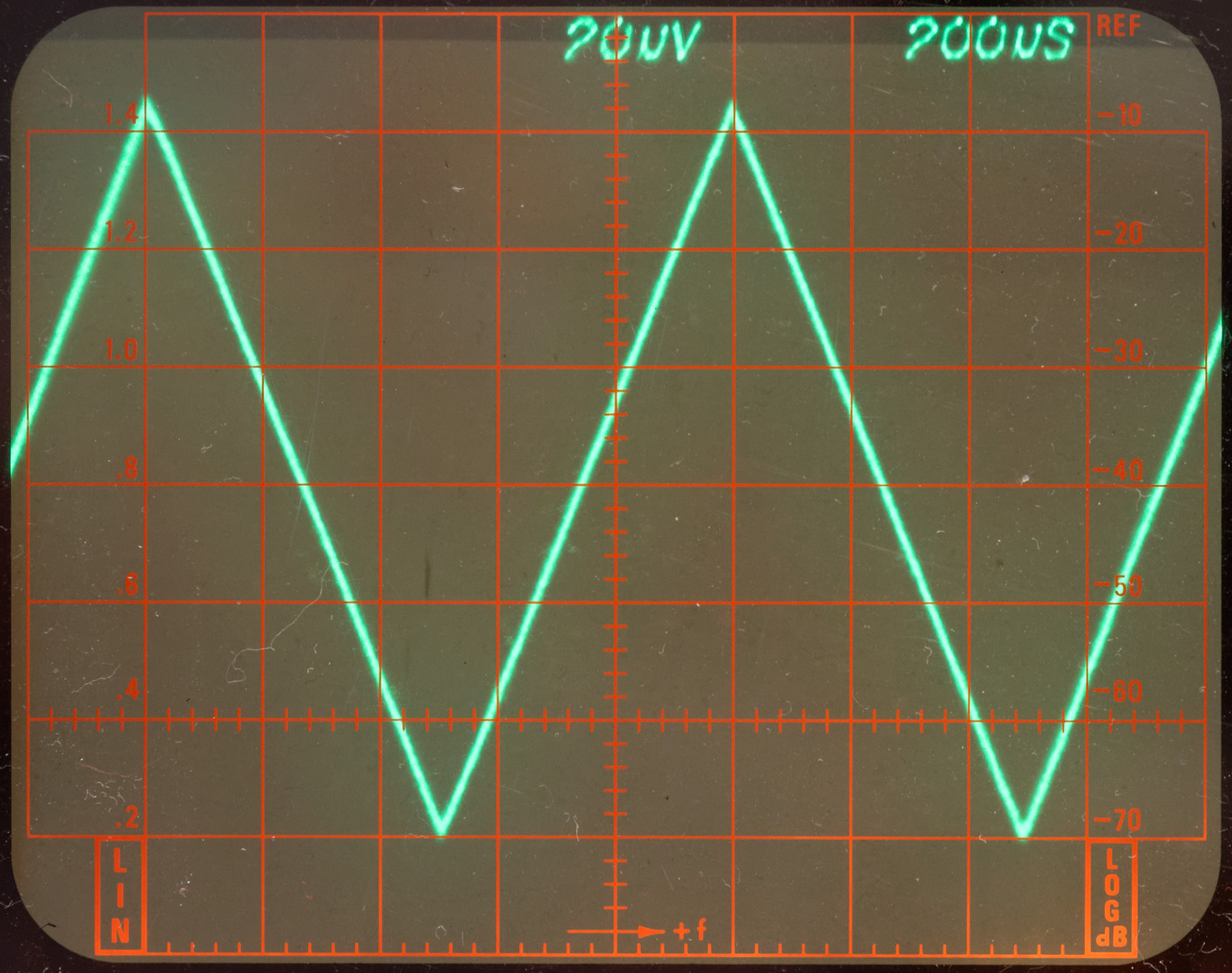

Dreieck, 1 kHz, 0,15 mVss bei fo = 30 kHz

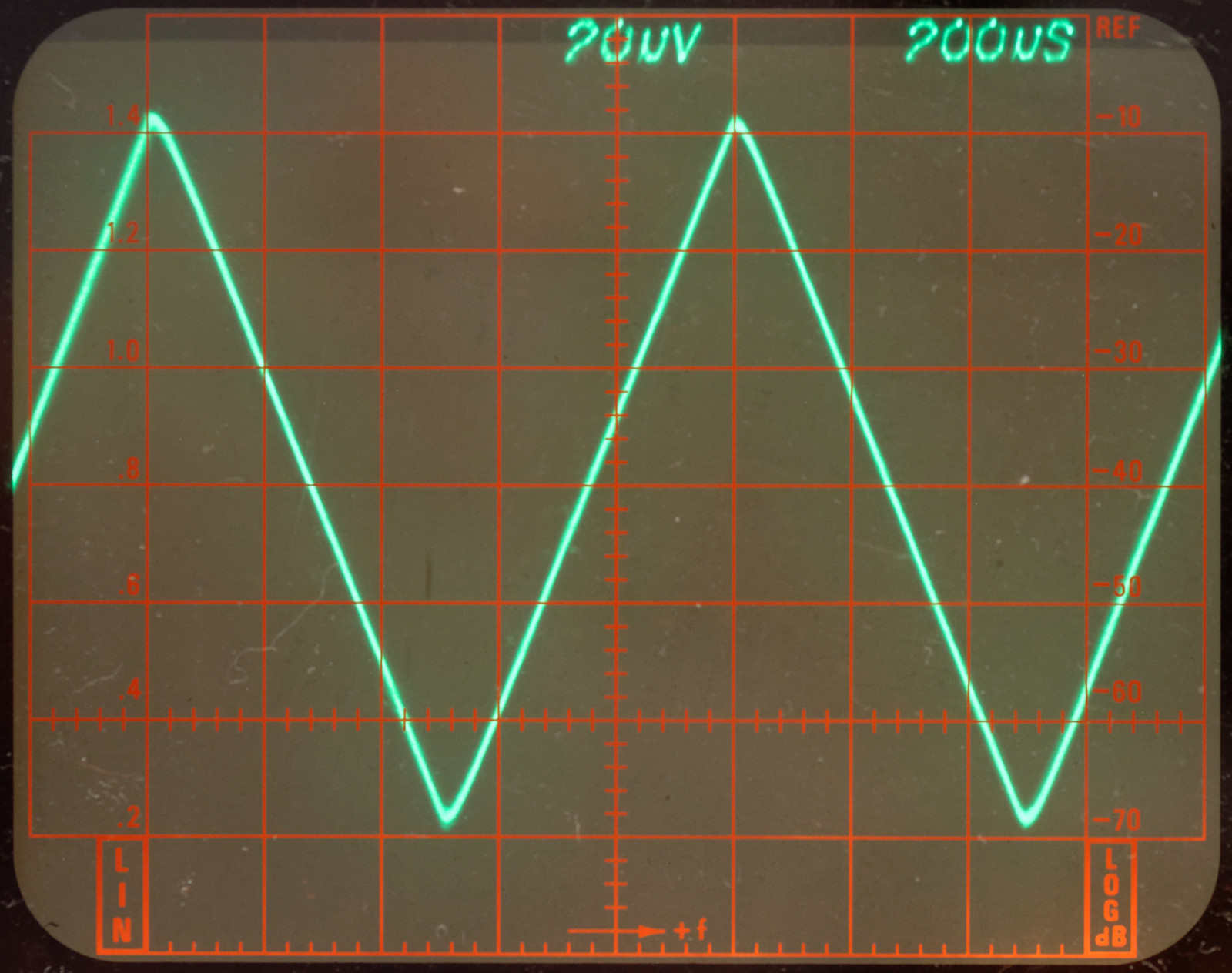

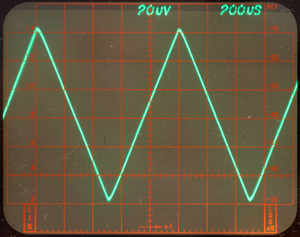

Dreieck, 1 kHz, 0,15 mVss bei fo = 10 kHz

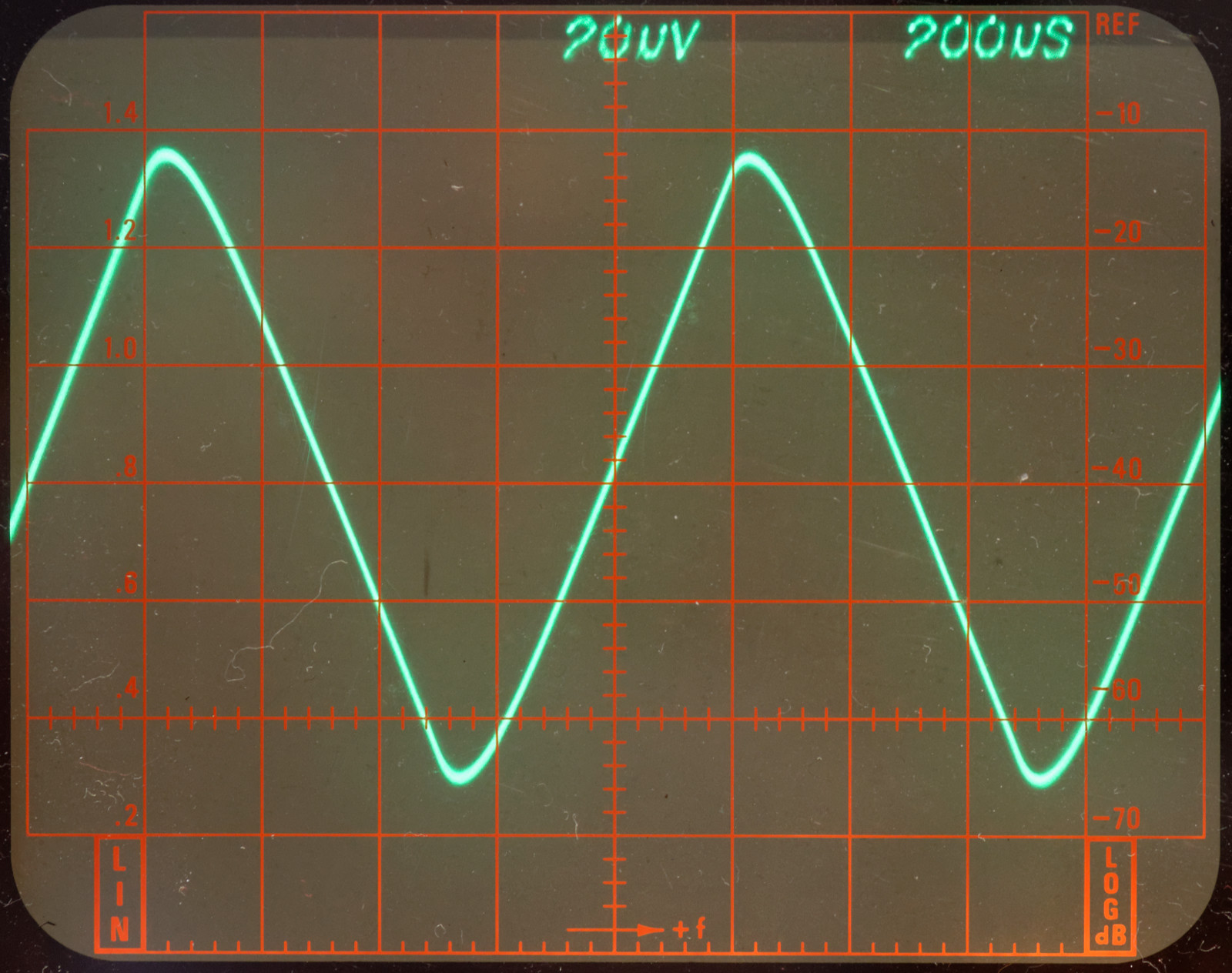

Dreieck, 1 kHz, 0,15 mVss bei fo = 3 kHz

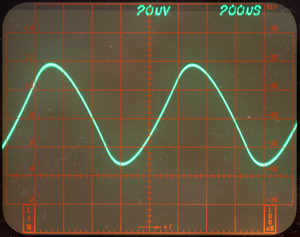

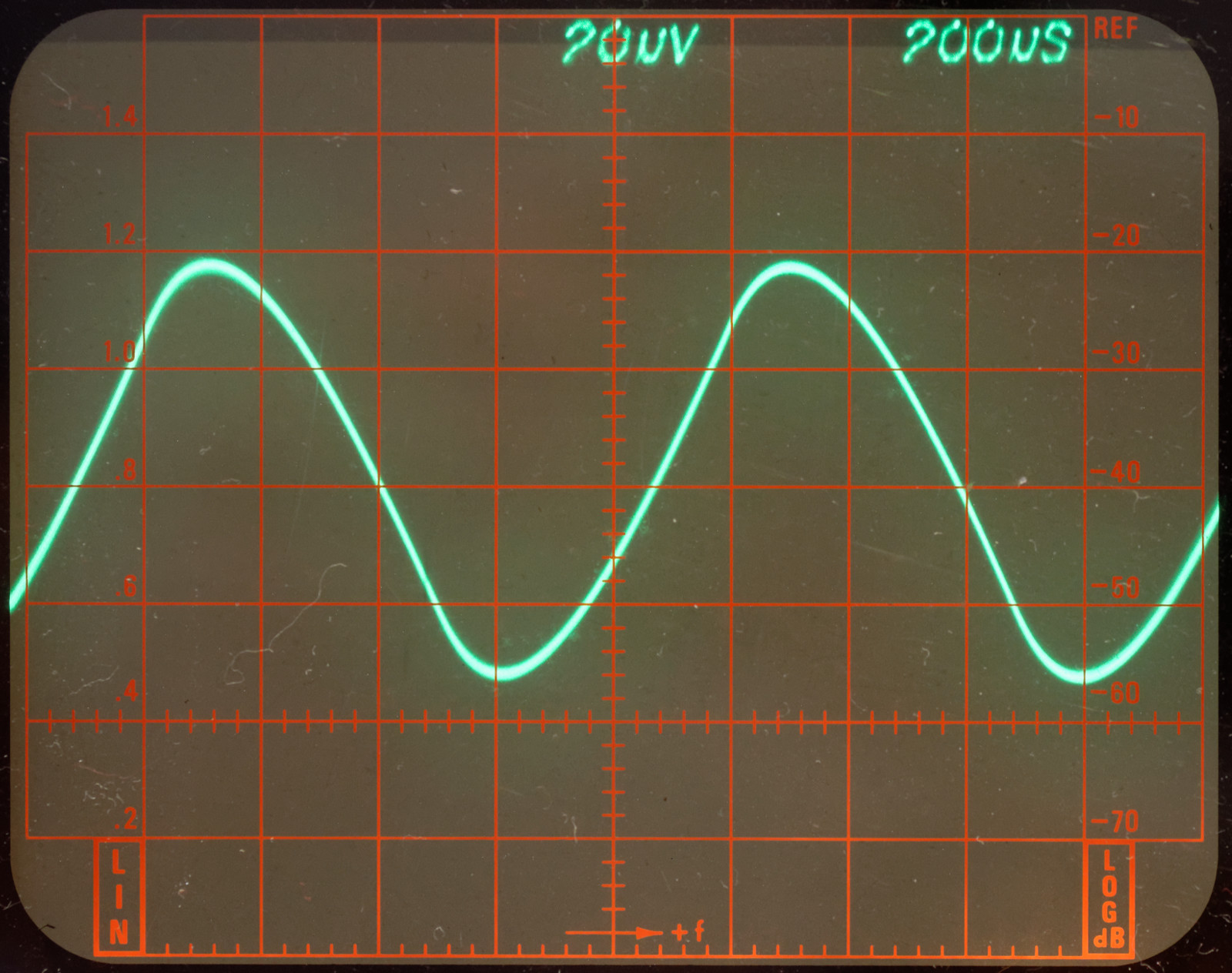

Dreieck, 1 kHz, 0,15 mVss bei fo = 1 kHz
